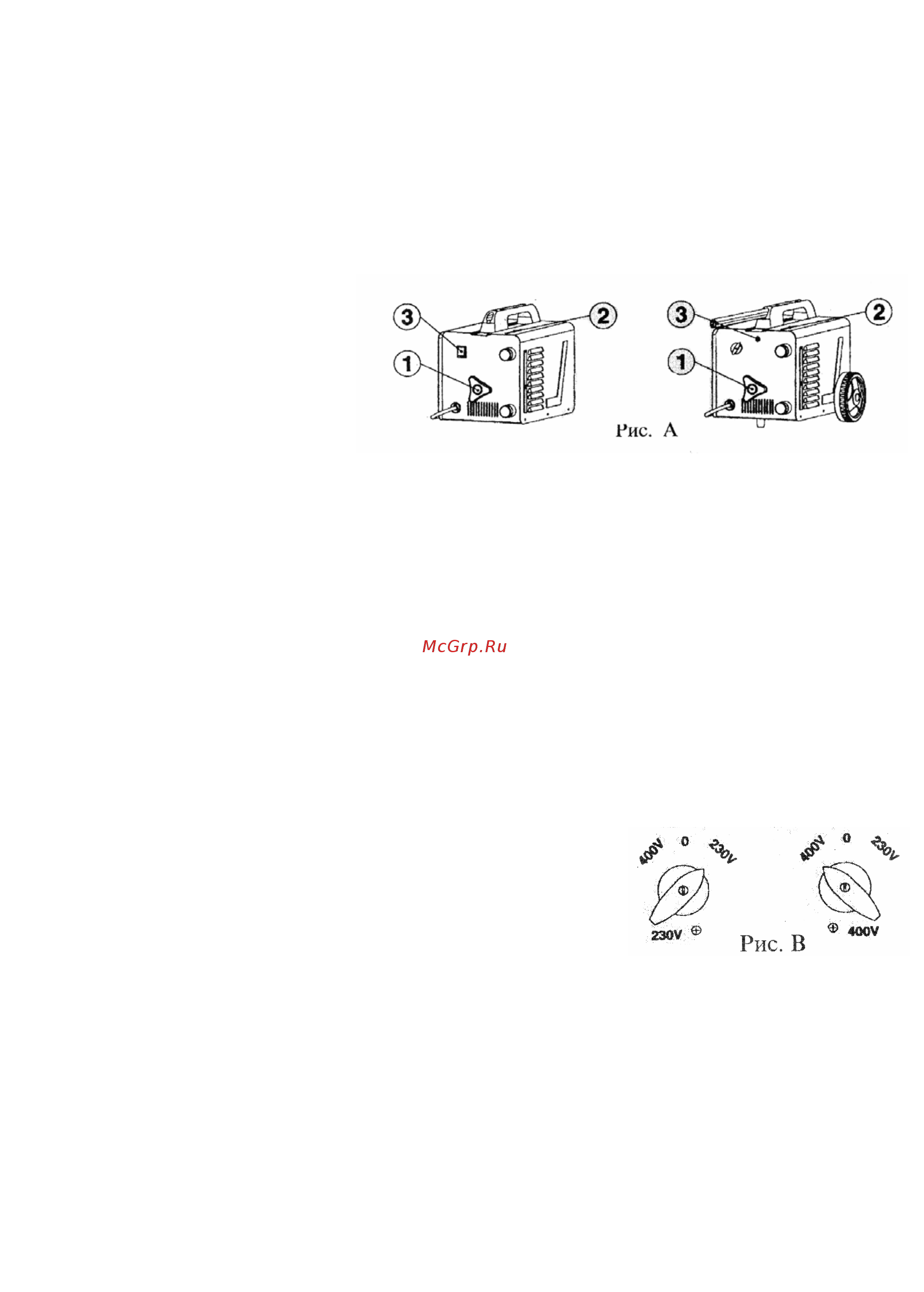

3 Не находитесь в радиусе 15 м от места сварки с незащищенной поверхностью кожи Защищайте себя и находящихся близко людей от потенциальной опасности возникающей в процессе сварки 3 ОСНОВНАЯ ИНФОРМАЦИЯ 3 1 Описание Этот сварочный аппарат имеет сертификат соответствия РОСС 1Т МЕ77 В02539 и соответствует требованиям ГОСТ 12 2 007 8 75 ГОСТ Р 51526 99 Срок службы аппарата 5 лет Аппарат состоит из трехфазного понижающего трансформатора Предназначен сварка переменным током конструкционных низкоуглеродистых и низколегированных сталей электродами с основным покрытием постоянным током сварка углеродистых и легированных сталей диаметром 1 6 мм до максимального указанного в таблице технических данных на передней панели сварочного аппарата или в Инструкции по эксплуатации Сварочный ток плавно регулируется винтом ручной настройки Рис А поз 1 Основные узлы аппарата Понижающий трансформатор с магнитным шунтом и механизмом регулировки Выпрямительный мост с защитой Дроссель Однофазный электрический вентилятор охлаждения Основной переключатель с блоком коммутации сетевого напряжения Индикаторная лампа Термостат защищающий от перегрузки при срабатывании включает зеленую индикаторную лампу после остывания перезапускает аппарат автоматически Клеммы для подсоединения сварочных кабелей на постоянный ток и на переменный ток Сетевой кабель 2 рб РЕ Силу тока 12 можно прочитать на шкале амперных величин поз 2 расположенной на верхней панели 3 2 Термозащита Данный сварочный аппарат защищен от перегрева автоматическая термозащита При достижении критической температуры защита автоматически выключает электрическое питание и на передней панели загорается желтая лампочка поз З рис 1 После нескольких минут охлаждения защита автоматически вновь включает электрическое питание и желтая лампочка на передней панели гаснет Сварочный аппарат готов к работе При двукратном срабатывании термозащиты необходимо найти и устранить причину перегрева аппарата прежде чем приступить к работе 4 ПОДГОТОВКА К РАБОТЕ 4 1 Подключение к сети Перед подключением убедиться что напряжение сети соответствует напряжению 380 В с перекосом фаз не более 10 см таблицу технических характеристик Сетевой кабель аппарата имеет провод предназначенный для подключения заземления РЕ Обратите внимание что провод для заземления имеет желто зеленый цвет Для аппаратов напряжение питающей электросети которых может иметь два значения необходимо установить блокирующий винт который не позволит перевести переключатель в неправильное положение как показано на рис В Подсоедините сетевой кабель к стандартной вилке подходящей мощности а сеть должна быть оборудована предохранителем или автоматическим выключателем Внимание Замена и установка силового кабеля должна производится только квалифицированными специалистами согласно прилагаемой к аппарату электрической схеме www blueweld ru
