4
DLM 4600SP, 5100SR, 5100SP, 5100SV

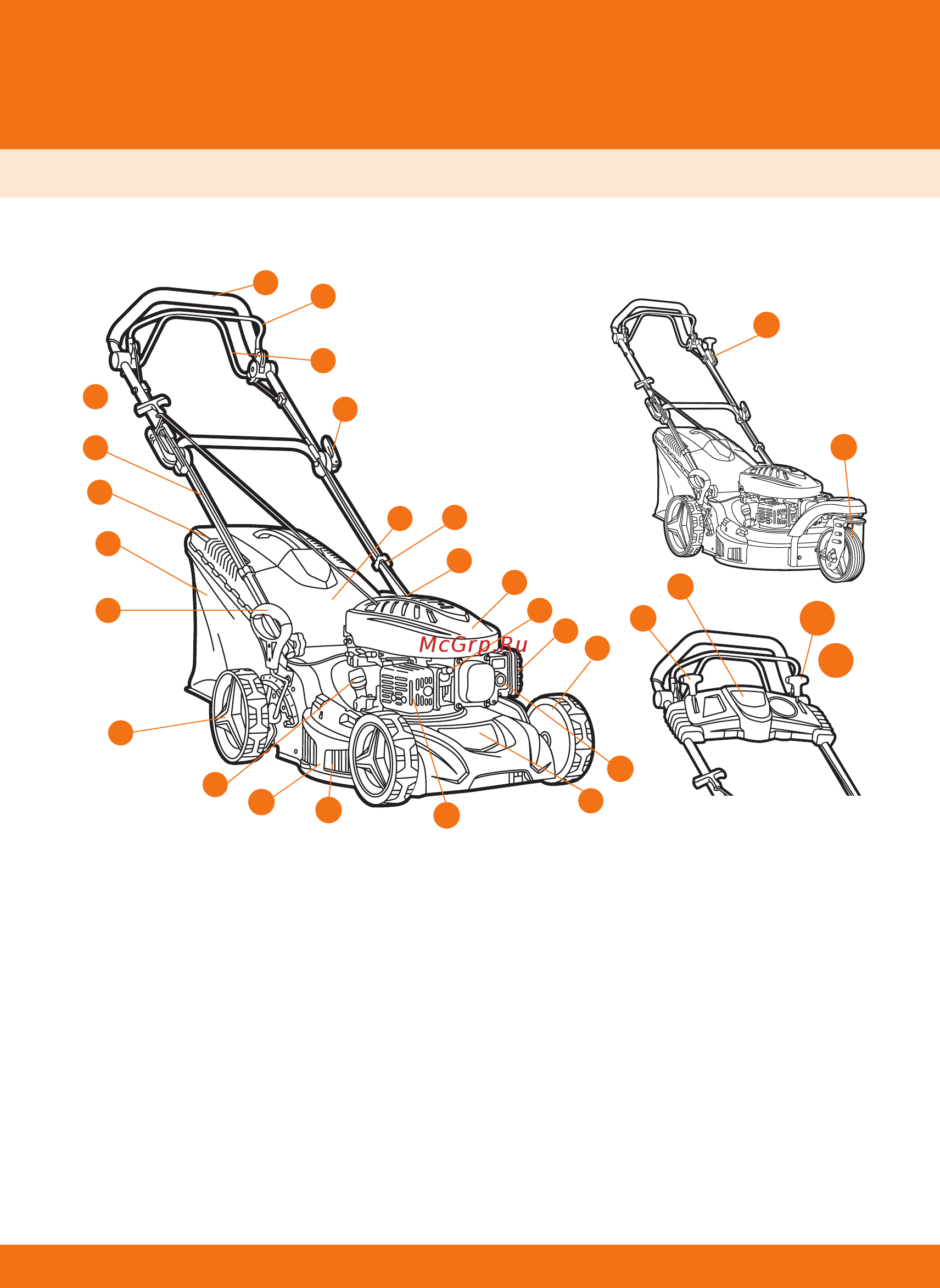

3. ОПИСАНИЕ ИЗДЕЛИЯ
1. Верхняя рукоятка
2. Скоба зажигания
3. Скоба включения привода движения
4. Рычаг регулировки положения рукоятки
5. Защитная крышка
6. Ручка стартера
7. Крышка топливного бака
8. 4-х тактный двигатель DAEWOO
9. Свеча зажигания
10. Передние колеса
11. Корпус газонокосилки
12. Задние колеса
13. Рукоятка центральной регулировки
высоты кошения
14. Травосборник
15. Нижняя рукоятка
16. Заливная горловина масляного картера
17. Крышка воздушного фильтра
18. Выхлопная система
19. Индикатор заполнения травосборника
20. Праймер подкачки топлива
(только DLM 4600SP)
21. Барашки крепления рукоятки
22. Защитная крышка бокового выброса
23. Клипсы крепления кабеля
24. Панель управления
(только DLM 5100SP, DLM 5100SV)
25.1. Рукоятка управления воздушной
заслонкой (для DLM 5100SP)
25.2. Рукоятка переключения скорости
движения (для DLM 5100SV)
26. Рукоятка управления воздушной
заслонкой (для DLM 5100SV)
27. Поворотное переднее колесо
(для DLM 5100SR)
28. Рычаг блокировки поворота
переднего колеса
1
2
3
4
5
7
6
8
23
9
17
16
10
11
19
14
15
13
12
28
27
25.1
25.2
24
26
20
21
22
18
