Osnovo SW-20500/C (ver.2) Руководство по эксплуатации онлайн [4/8] 191054
![Osnovo SW-20500/DB Руководство по эксплуатации онлайн [4/8] 191055](/views2/1228611/page4/bg4.png)

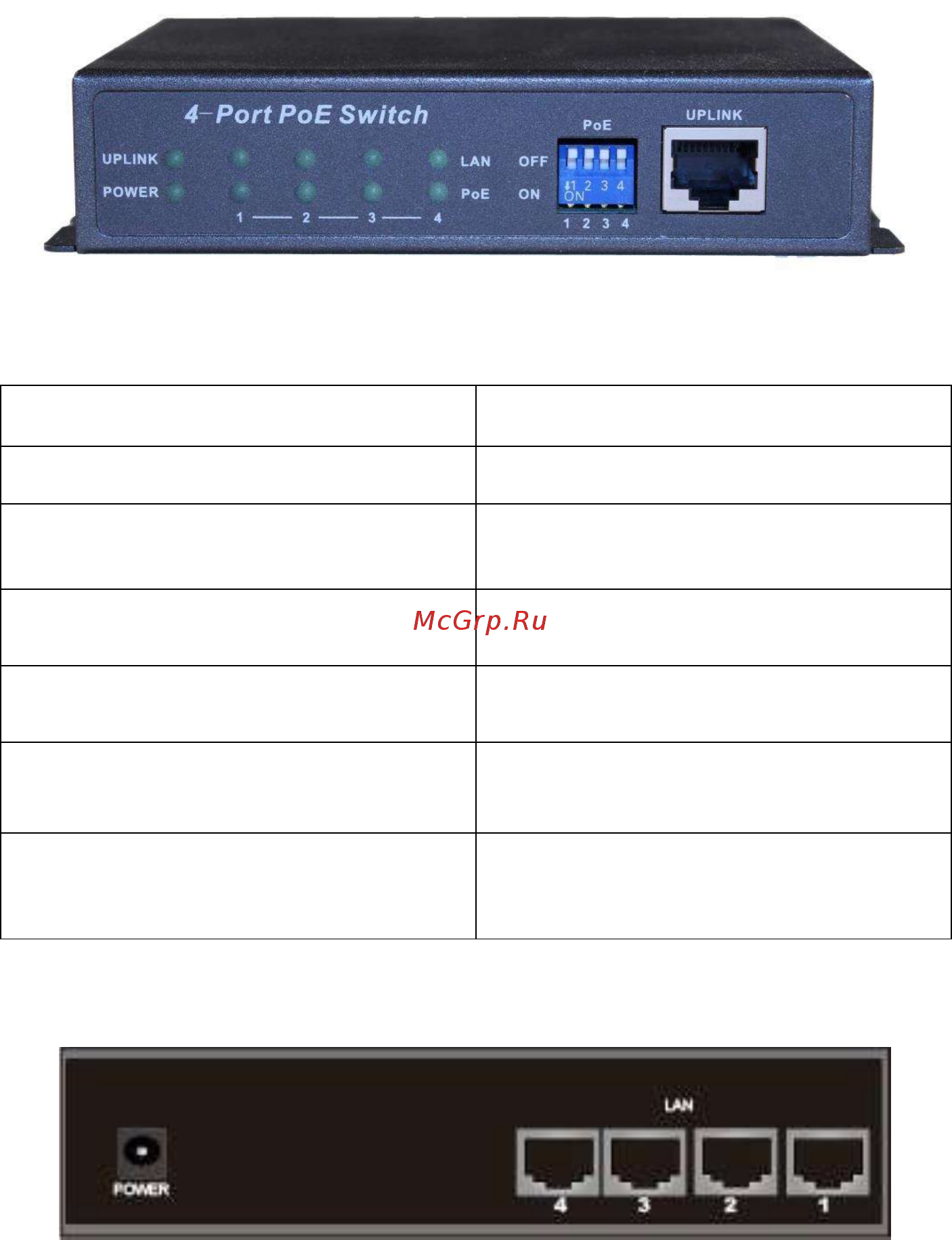

Рис.2 Коммутаторы SW-20500/C и SW-20500/DB, вид спереди
Табл.1 Назначение элементов передней панели
Наименование Назначение
UPLINK (индикатор)
Подключение к Сети (uplink)
POWER (индикатор)
Горит – подано питание на
коммутатор
LAN 1…4 (индикаторы)
Подключено IP-оборудование к
порту 1…4
POE 1…4 (индикаторы)
Осуществляется передача
питания PoE на порту 1…4
UPLINK (разъем)
Подключение к Сети
PoE OFF ON
(dip-переключатели.
SW-20500/C и SW-20500/DB)
Вкл/выкл передачи питания
(PoE) на портах 1…4
Рис.3 Коммутаторы SW-20500/B,
SW-20500/C, SW-20500/C(ver.2),
вид сзади
