2.4.2 Port Mirroring («зеркалирование» трафика порта)

Отражение трафика порта на другие порты является методом

мониторинга информации, проходящей через коммутатор. Он

заключается в копировании трафика, поступающего или

передающегося с одного порта на один или несколько других.

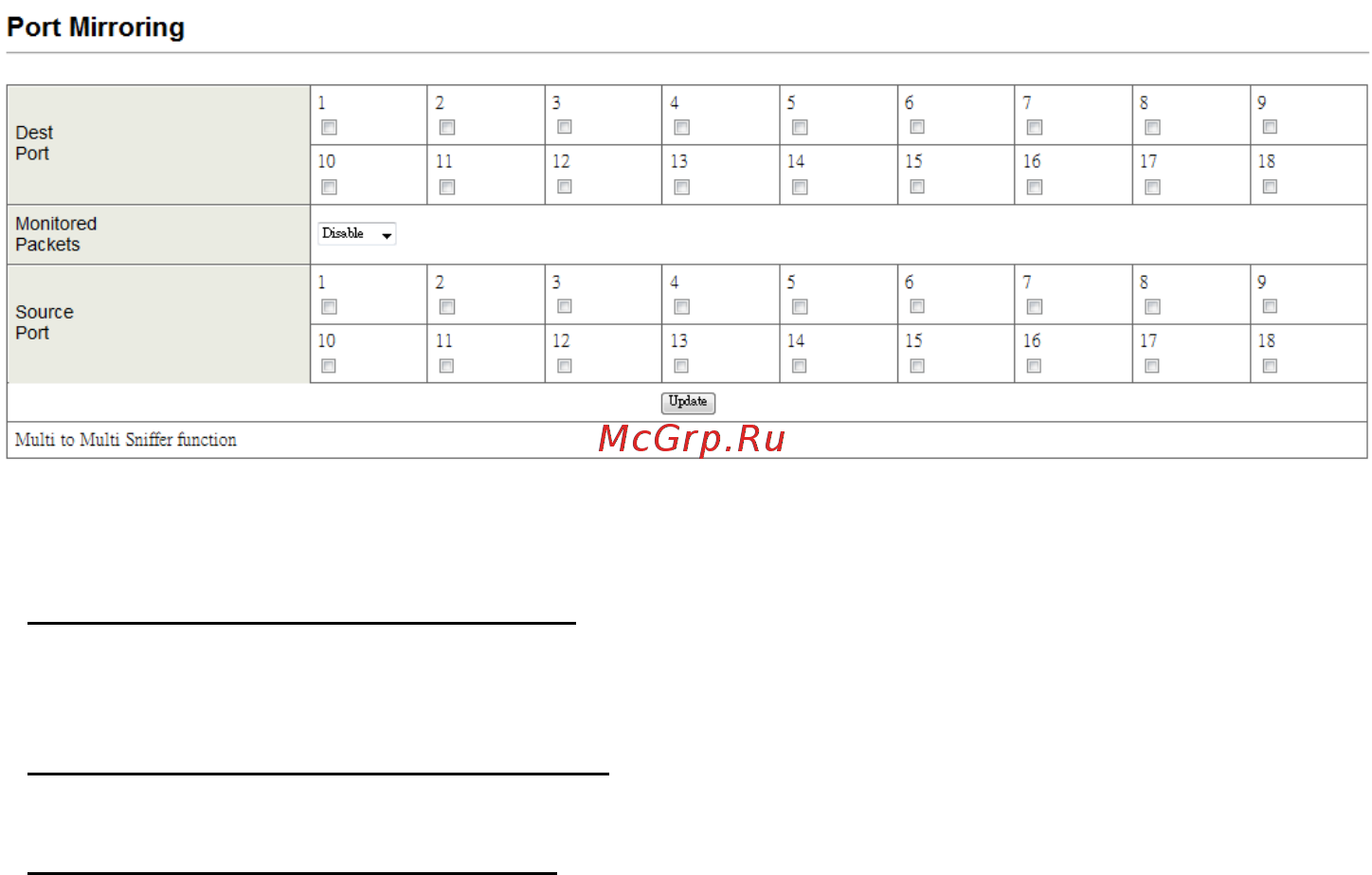

Рис. 2.10. Окно зеркалирования трафика

Dest. Port (порт назначения): Порт, на который дублируется либо

входящий (Rx), либо выходящий (Tx) трафик с исходного порта (либо

одновременно). Данный порт можно подключить к LAN-анализатору.

Monitored Packets (тип трафика): В выпадающем меню можно выбрать

тип трафика, который будет дублироваться (Rx, Tx, оба).

Source Port (исходный порт): В этом окне можно отметить порты, с

которых будет копироваться трафик на порт назначения.

Кликните кнопку Update, чтобы изменения вступили в силу.

2.4.3 Bandwidth Control (регулировка ширины канала)

На этой странице можно настроить максимальную скорость передачи

данных для каждого порта. Значение Tx и Rx можно менять в

диапазоне от 1 до 255. Данное значение нужно умножить на указанный

в таблице коэффициент Tx/Rx, чтобы получить действительное

значение скорости.
