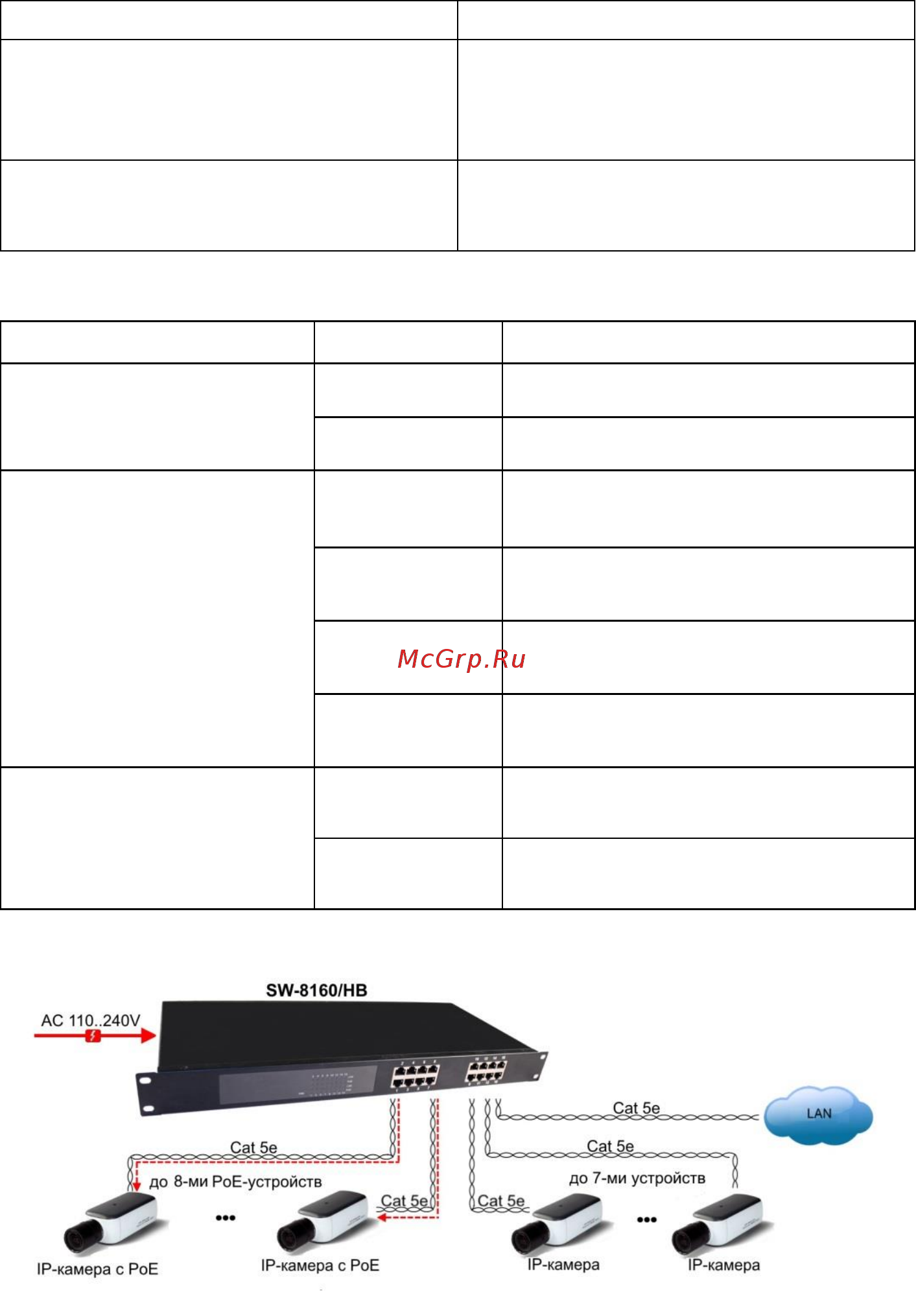

Таб.1 Назначение разъемов коммутатора SW-8160/HB

Обозначение

Назначение

1-8

Разъемы RJ-45 (10/100/1000

Мбит/с) для подключения сетевых

устройств и передачи питания к

ним (РоЕ IEEE 802.3 af/at)

9-16

Разъемы RJ-45 (10/100/1000

Мбит/с) для подключения сетевых

устройств (без РоЕ)

Таб.2 Назначение индикаторов коммутатора SW-8160/HB

LED-индикатор

Статус

Значение

PWR (Питание)

Горит

Питание включено

Не горит

Питание отключено

LAN (1…16)

Горит

желтым

Подключена сеть 10/100/1000

Мбит/с

Горит

зеленым

Подключена сеть 10/100

Мбит/с

Не горит

Нет соединения

Мигает

Осуществляется передача

данных

PoE (1…8)

Горит

К данному порту подключено

PoE-устройство

Не горит

РоЕ–устройство не подключено

Схема подключения

Рис. 3 Схема подключения коммутатора SW-8160/HB
