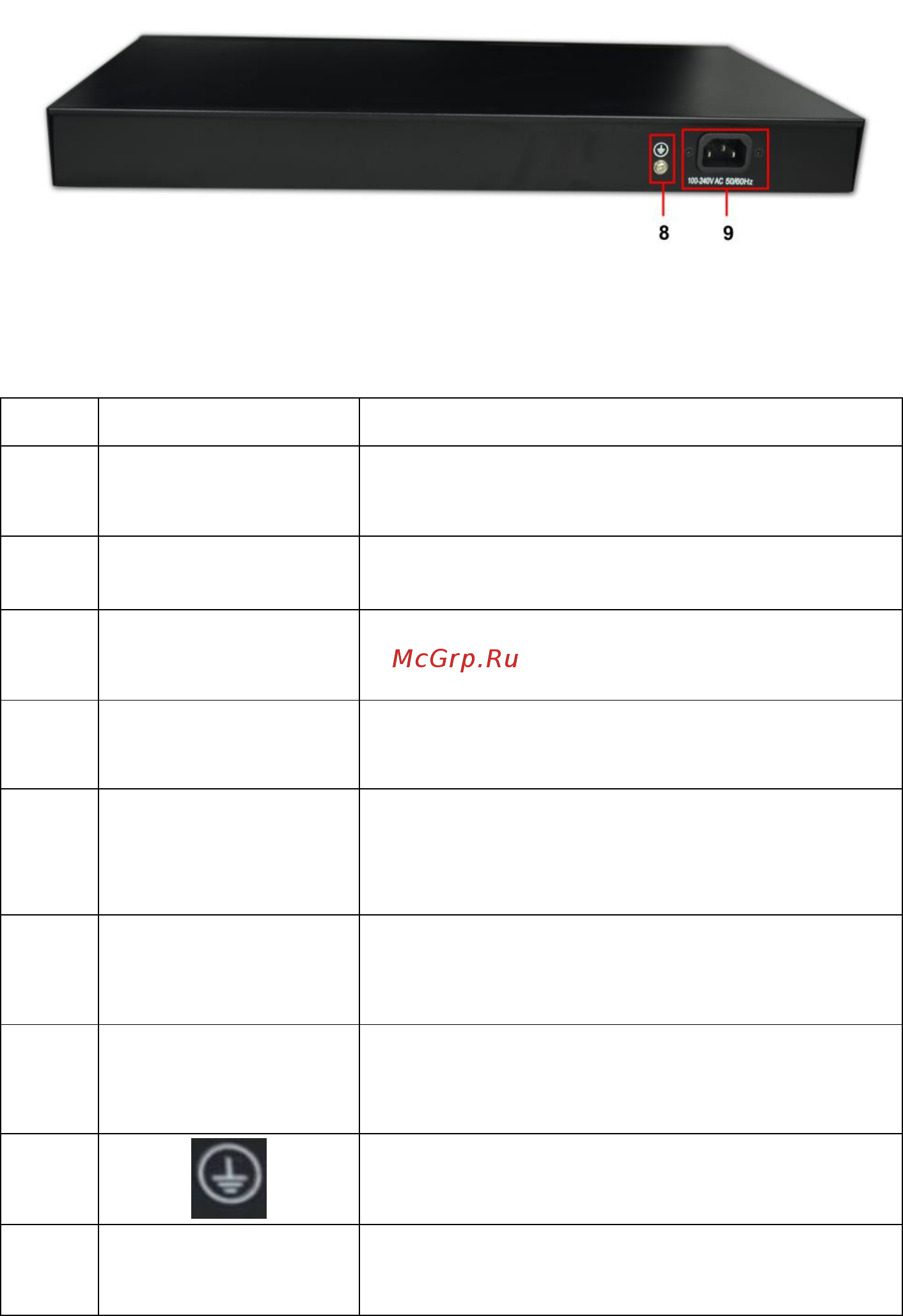

Рис. 5 Разъёмы задней панели коммутаторов

SW-8162/TB и SW-8242/TB

Таб.1 Назначение разъемов и индикаторов коммутатора SW-8162/TB

№ п/п

Обозначение

Назначение

Port Status

TFT-дисплей для отображения состояния

портов и другой информации.

PWR

LED-индикатор наличия питания.

PoE

LNK/ACT 1 … 16

LED-индикаторы Ethernet и PoE портов

с 1 по 16й.

LNK/ACT 17 18

LED-индикаторы работы SFP-слотов

1 3 5 7 9 11 13 15

Разъемы RJ-45 для подключения сетевых

устройств на скорости 10/100/1000 Мбит/с

c PoE (метод B).

2 4 6 8 10 12 14 16

Разъемы RJ-45 для подключения сетевых

устройств на скорости 10/100/1000 Мбит/с

без PoE (метод А).

14 18

SFP-слоты для подключения к оптическим

линиям связи (SFP-модули в комплект

поставки не входят).

Винтовая клемма для заземления

коммутатора.

100-240V AC

50/60Hz

Разъем для подключения шнура питания.
