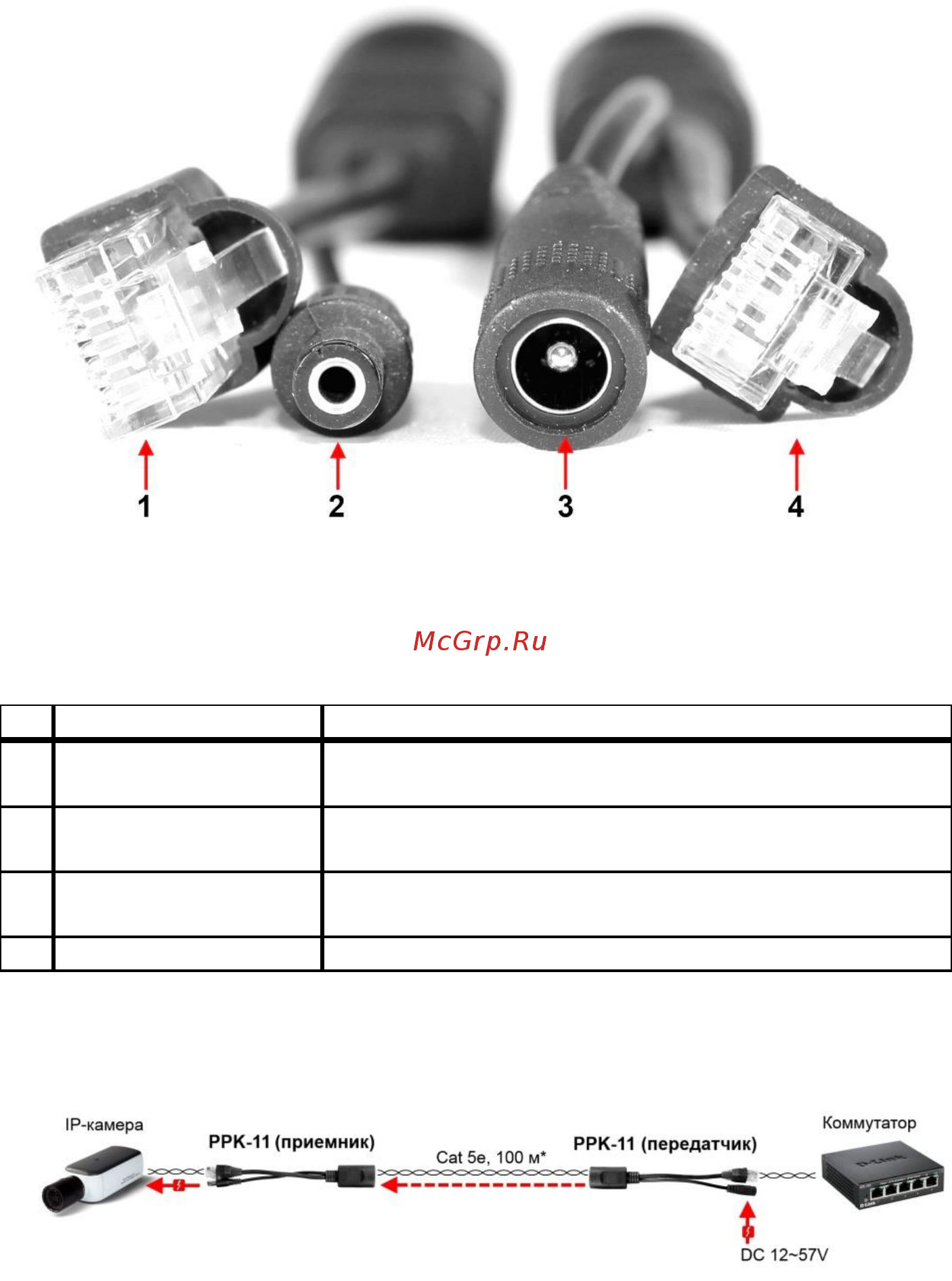

Рис. 2. Комплект PPK-11 вид сзади

Табл. 1. Элементы заднего торца PPK-11

№

Наименование

Назначение

RJ-45

Разъем RJ-45 для подключения к конечному

оборудованию

DC 5.5x2.1 (F)

Штекер питания для подключения к конечному

оборудованию

DC 5.5x2.5 (M)

Розетка питания для подключения к источнику

постоянного тока

RJ-45

Разъем RJ-45 для подключения к Сети

Схема подключения комплекта PPK-11

Рис. 3. Схема подключения комплекта PPK-11
