Описание элементов устройства

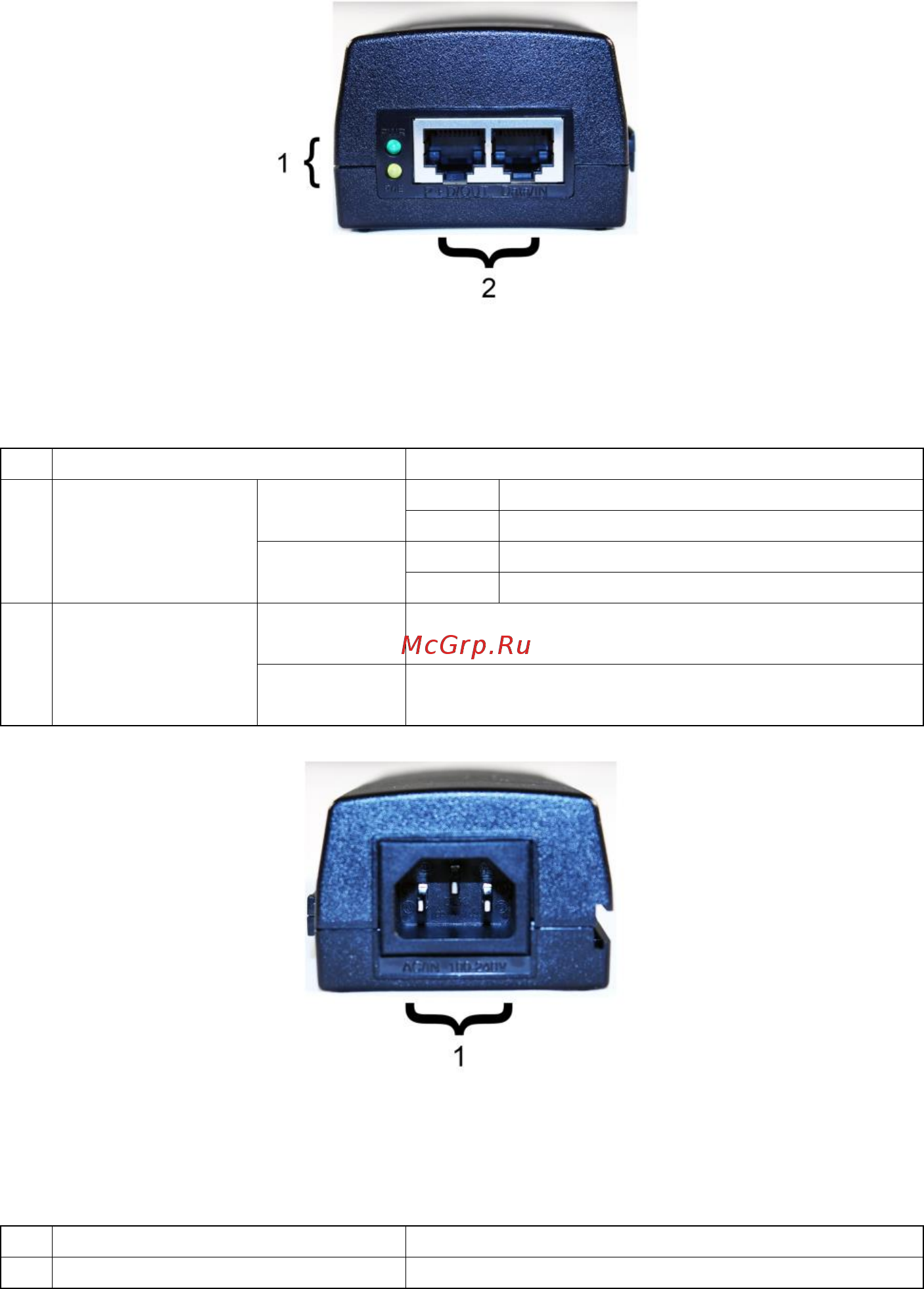

Рис. 1. Инжектор Midspan-1/190A, Midspan-1/300A Midspan-1/300G, вид

спереди

Табл. 1. Элементы передней панели инжектора

№

Наименование

Назначение

LED-

индикатор

PWR

Вкл

Инжектор включен в сеть

Выкл

Инжектор выключен

PoE

Вкл

Есть питание PoE

Выкл

Нет питания PoE

Ethernet порт

P+D/OUT

Порт для соединения с конечным

устройством

Data/IN

Порт для соединения с вышестоящим

сетевым устройством

Рис. 2. Инжектор Midspan-1/190A, Midspan-1/300A Midspan-1/300G, вид

сзади

Табл. 2. Элементы задней панели инжектора

№

Наименование

Назначение

AC/IN 100-240V

Разъем шнура питания
