Описание элементов устройства

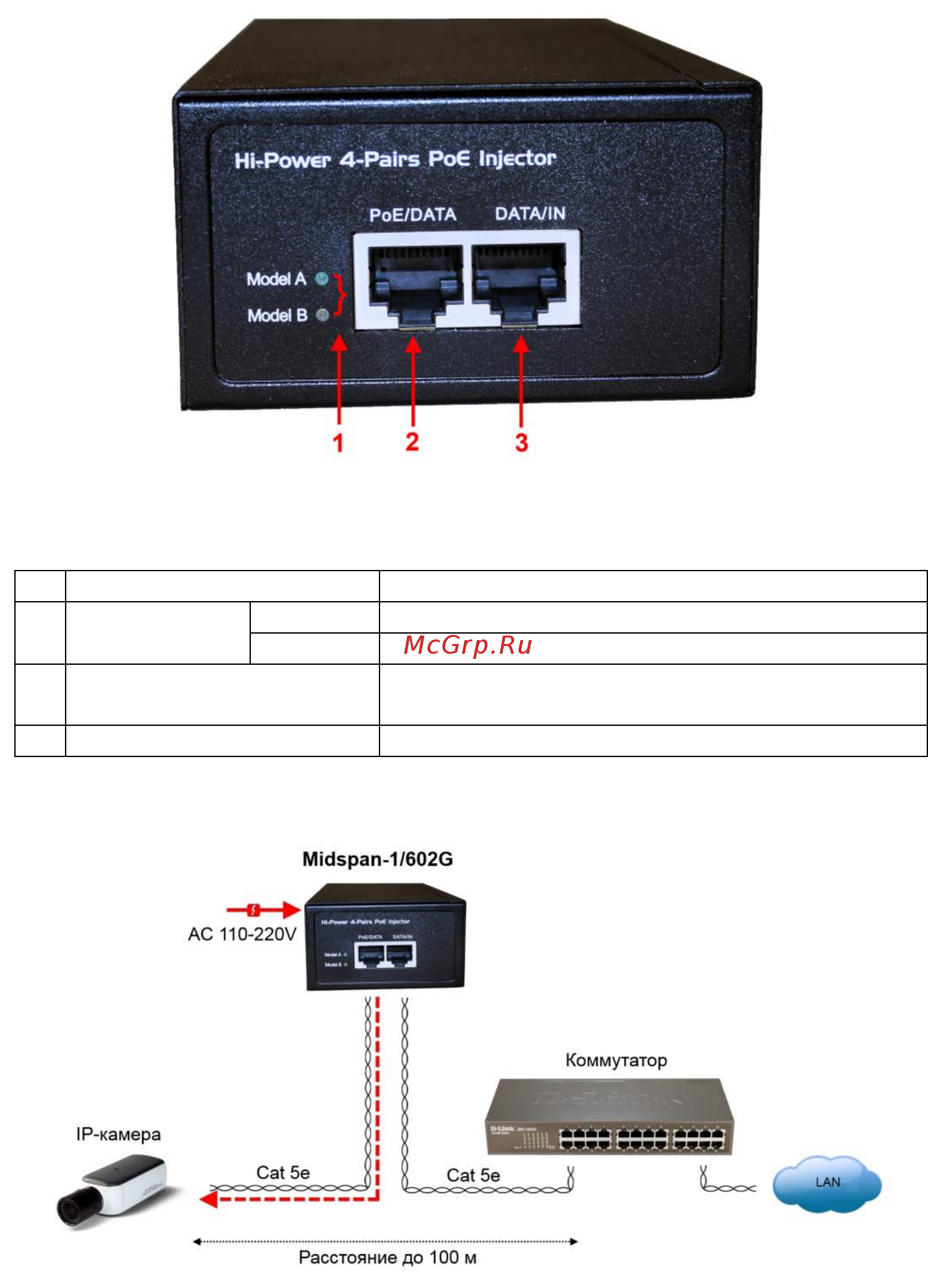

Рис. 1. Инжектор Midspan-1/602G
Табл. 1. Элементы инжектора Midspan-1/602G
№
Наименование
Назначение
1
LED-
индикаторы
Model A
Питание PoE по жилам 1/2 (+) и 3/6 (–)
Model B
Питание PoE по жилам 4/5 (+) и 7/8 (–)
2
PoE/DATA
Порт для соединения с конечным
устройством
3
DATA/IN
Порт для соединения с Сетью
Схема подключения инжектора Midspan-1/602G
Рис. 3. Схема подключения инжектора Midspan-1/602G
