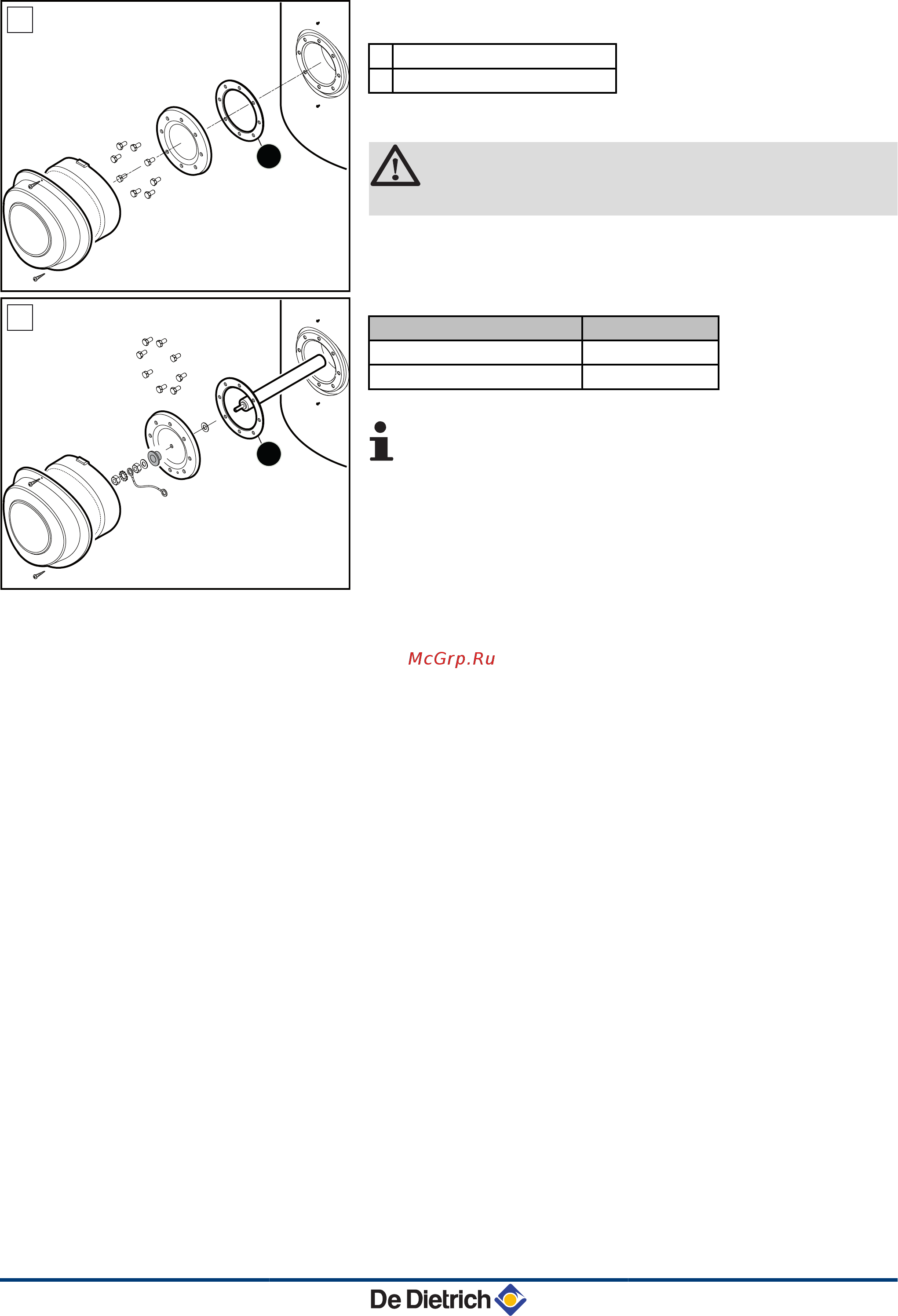

2. Заменить плоскую прокладку.
A
Боковая заглушка без анода
B
Боковая заглушка с анодом
3. Установить все детали на место.
ВНИМАНИЕ
Использовать динамометрический ключ.
Магниевый анод : Усилие затяжки 8 Н•м.
Затяжка винтов заглушки для чистки не должна быть излишне
сильной.
Фланец
Усилие затяжки
Уплотнительная прокладка 6 Н•м +1/-0
Сплошная прокладка 15 Н•м
Усилие приблизительно 6 Н•м дает торцовый
трубчатый ключ с короткой рукояткой и 15 Н•м дает
торцовый трубчатый ключ с длинной рукояткой.
4. После установки проверить герметичность бокового фланца.
5. Произвести ввод в эксплуатацию.
¼
См. раздел : "Ввод в эксплуатацию оборудования",
Страница 22.
A
2
L000556-A
B
2
L000557-A
6. Проверка и техническое обслуживание BLC 150...500
27
03/05/2012 - 300027311-001-01
