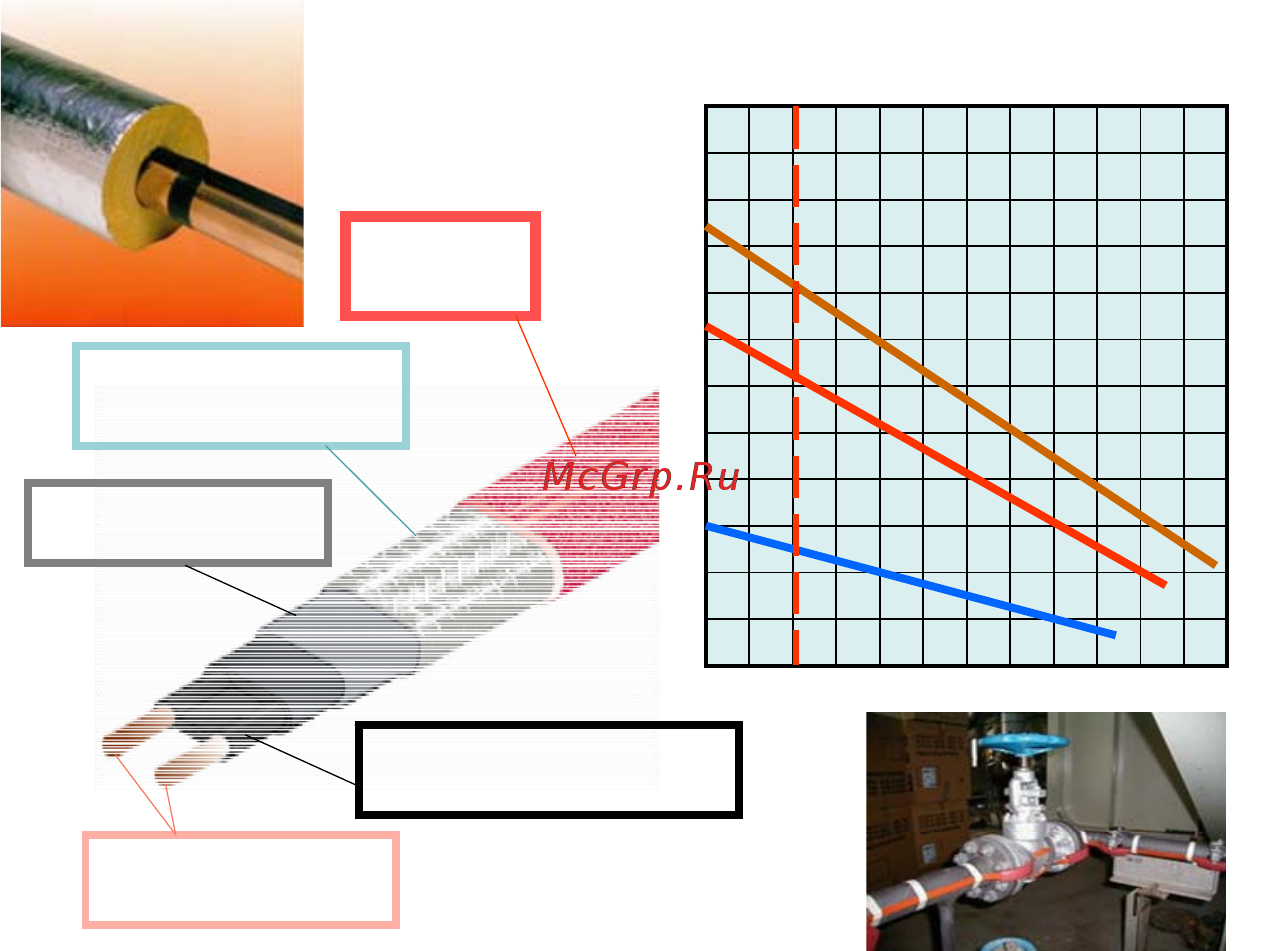

4 Устройство нагревательного кабеля Устройство нагревательного саморегулирующегося кабеля показано на рисунке 3 Рис 3 Устройство саморегулирующегося нагревательного кабеля Внешняя оболочка из термопластичного флюорополимера УФ устойчивый полиолефин инертна к воздействию воды Это свойство позволяет устанавливать кабель внутри труб с водой Существуют разновидности нагревательных кабелей с экологически безопасным внешним покрытием фторопласт РЕР позволяющим помещать кабель в питьевую воду Внутренняя изоляция матрицы выполнена из полиолефина Тепловыделяющая матрица является температурно зависимым элементом сопротивления с положительным ТКС температурным коэффициентом сопротивления Две гибкие медные шины ноль фаза вплавлены в матрицу и таким образом обеспечивают подвод питания к тепловыделяющему элементу Шины имеют 16 скрученных медных жил Сечение каждой шины 1 25 мм2 5 Принцип действия нагревательного кабеля У саморегулирующихся нагревательных кабелей тепловыделяющим элементом является пластиковая матрица температурно зависимый элемент сопротивления содержащая в себе мелкодисперсный графит Матрица расположена между двумя параллельными медными проводниками на которые подаётся переменное напряжение питания 6
