Подключение

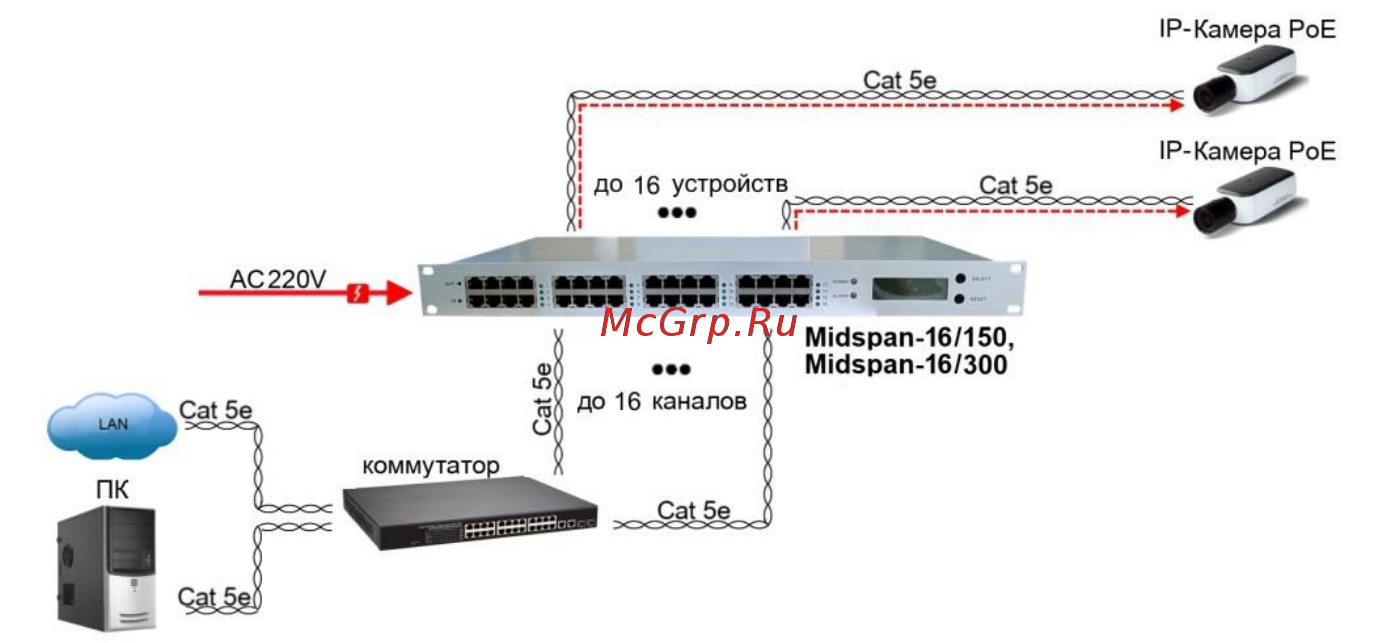

Рис. 3 Схема подключения PoE Инжекторов

Порядок подключения PoE-инжекторов:

1. Подключите инжектор к сети электропитания.

2. Подключите кабели к входным и выходным портам устройства.

3. Убедитесь в надёжности соединений.

Примечание:

При установке устройства избегайте близкого контакта с

источниками тепла и электромагнитного излучения. Не перекрывайте

вентиляционные отверстия инжектора. Не допускайте плотного контакта

изделия с прочими устройствами в 19” стойке. Следите за тем, чтобы

напряжение питания находилось в пределах от 165 В пер. тока до 280 В

пер. тока.

Управление устройством

PoE-инжекторы серии midspan снабжены ЖК-дисплеем который

помогает значительно упростить управление устройством и, тем самым,

обезопасить пользователя от возможных проблем с электропитанием,

например: перегрузок, коротких замыканий и т.п.

На дисплее, после самопроверки устройства, отображается его

полная мощность, мощность каждого отдельного порта, рабочая

температура и начальная скорость вентилятора.

Для управления устройством, помимо дисплея, используются две

клавиши: SELECT (выбор) и RESET (сброс).

Ниже приводятся команды, которые выполняются при помощи этих

элементов управления.

Перезагрузка всех портов устройства
