Распиновка разъёма RJ45

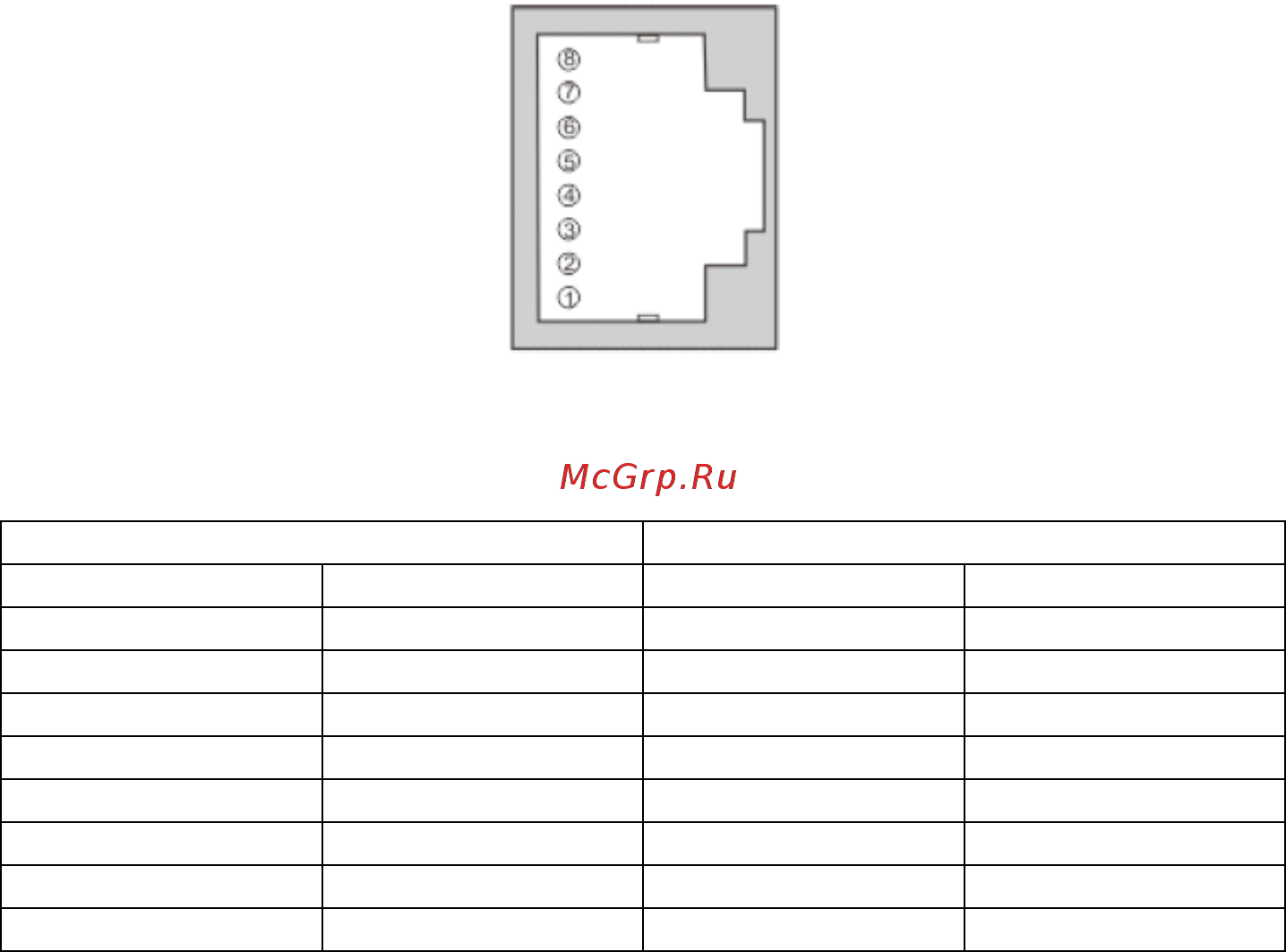

Рис. 11 Контакты порта RJ45
Табл. 2 Контакты и передаваемые сигналы
Ethernet
Питание
Контакт
Сигнал
Контакт
Сигнал
1
Rx+
1
Rx+
2
Rx-
2
Rx-
3
Tx+
3
Tx+
4
Не используется
4
DC +
5
Не используется
5
DC +
6
Tx-
6
Tx-
7
Не используется
7
DC -
8
Не используется
8
DC -
