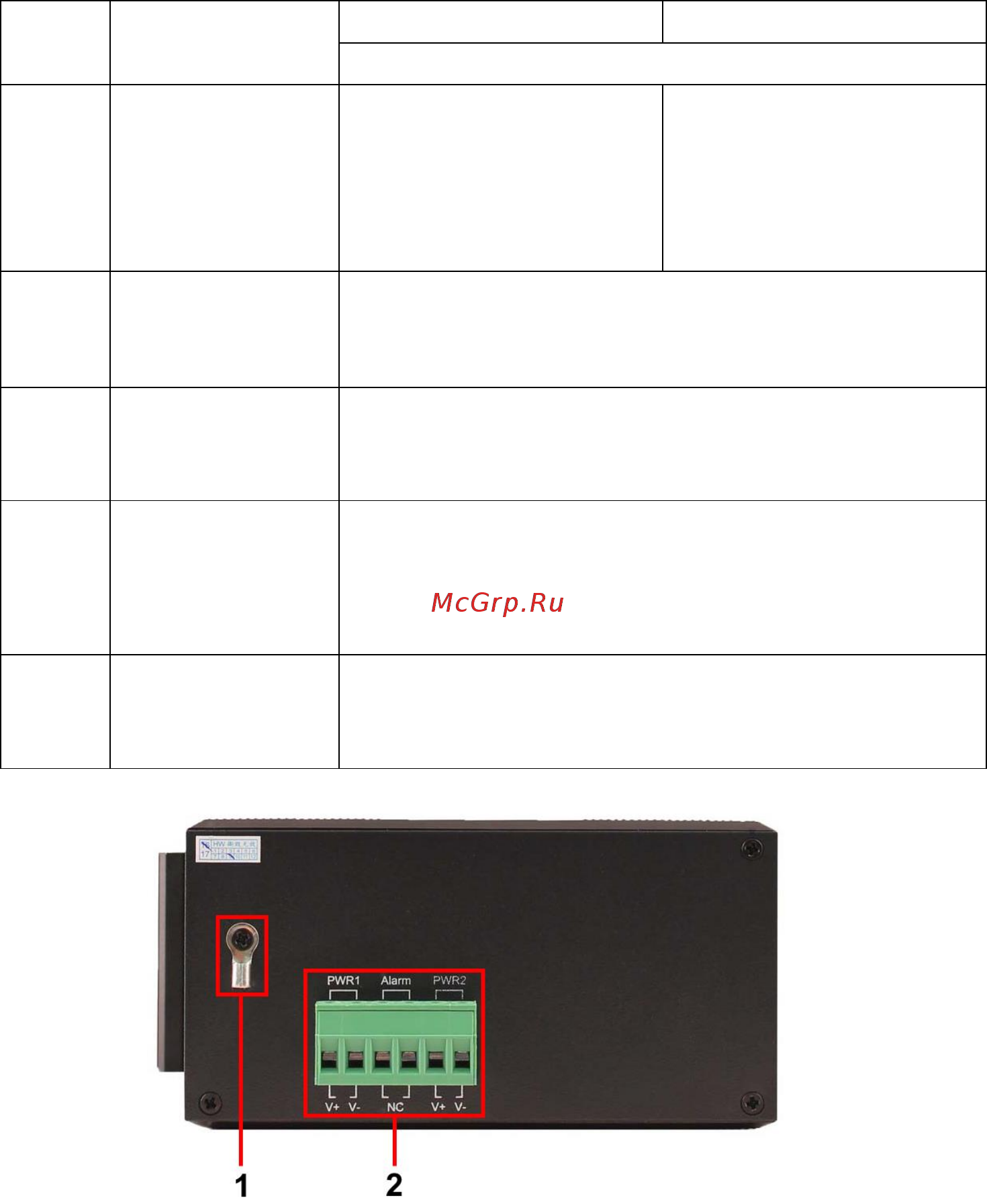

Таб. 1 Медиаконвертеры OMC-1000-11X/I, OMC-1000-11HX/I, назначение

разъемов и индикаторов на передней панели

№ п/п

Обозначение

OMC-1000-11X/I

OMC-1000-11HX/I

Назначение

Разъем RJ-45 для

подключения сетевых

устройств на скорости

10/100/1000 Мбит/с

Разъем RJ-45 для

подключения и

запитывания по РоЕ

сетевых РоЕ устройств

на скорости

10/100/1000 Мбит/с

LED-индикаторы Ethernet. Горит желтым –

соединение 10 Мбит/с, горит зеленым-100/1000

Мбит/с

FX1

SFP слот для установки SFP модуля (не входит

в комплект поставки) и дальнейшей передачи

Ethernet по оптическому кабелю.

FX1

LED-индикатор линка через SFP. Горит –

соединение установлено. Не горит – нет

соединения, возможно оптический кабель

поврежден.

PWR

LED-индикатор наличия питания. Горит – БП

подключен, питание присутствует. Не горит – не

подключен БП, питание отсутствует.

Рис. 3 Медиаконвертеры OMC-1000-11X/I, OMC-1000-11HX/I, разъемы,

боковая панель
