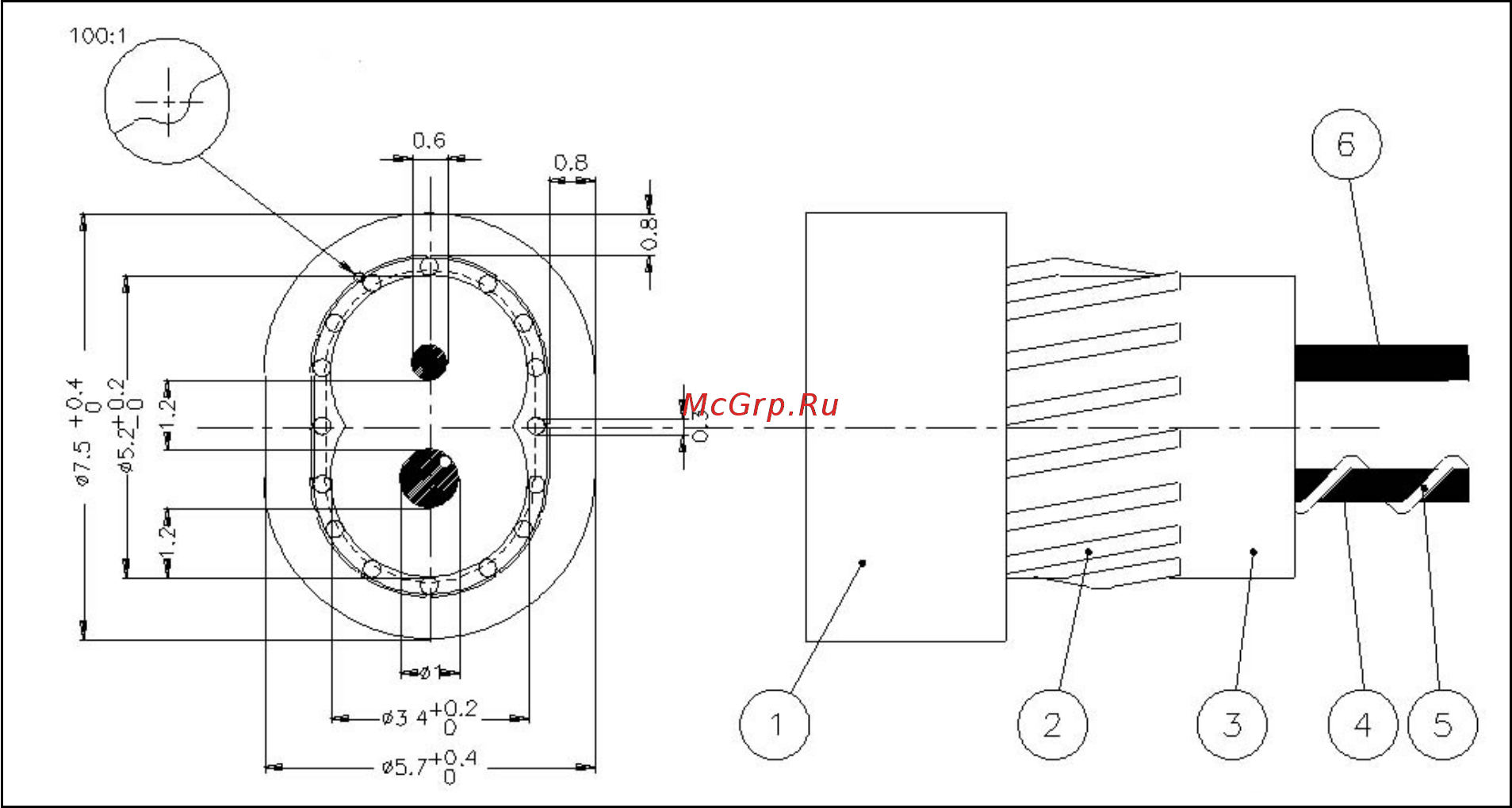

4 Устройство нагревательного кабеля Deviflex DTIV 9 Рис 2 Устройство нагревательного кабеля Deviflex DTIV 9 1 внешняя оболочка 2 экран 3 изоляция нагревательных жил 4 стекловолокно 5 нагревательная жила 6 возвратная жила 5 Принцип действия нагревательного кабеля ОемЛех ОТ1У 9 Нагревательный кабель йеуИ1ех 0Т1У 9 представляет собой гибкий нагревательный элемент Принцип действия кабеля выделение джоулева тепла нагревательными жилами при протекании по ним электрического тока Сопротивление нагревательных жил подбирается таким образом чтобы обеспечить для каждой нагревательной секции погонную мощность 9 Вт м при напряжении 230В 6 Правила выбора кабеля монтаж и эксплуатация 6 1 Правила выбора кабеля При монтаже в водопроводных трубах с целью предотвращения замерзания определяющим параметром является длина нагревательной секции При выборе нагревательных кабелей необходимо учитывать допустимый разброс параметров приведенных в технических характеристиках и возможные отклонения напряжения питающей сети 6 2 Монтаж нагревательного кабеля При установке нагревательных кабелей Deviflex DTIV 9 рис З необходимо соблюдать следующие правила 1 Нагревательный кабель должен применяться согласно рекомендациям DEVI Подключение должно производиться стационарно без использования разъемных соединений типа вилка розетка и в соответствии с действующими правилами ПУЭ 2 Подключение нагревательного кабеля должен проводить только квалифицированный электрик 3 Диаметр изгиба должен быть не менее 6 диаметров кабеля 4 Линии нагревательной части кабеля не должны касаться или пересекаться между собой
