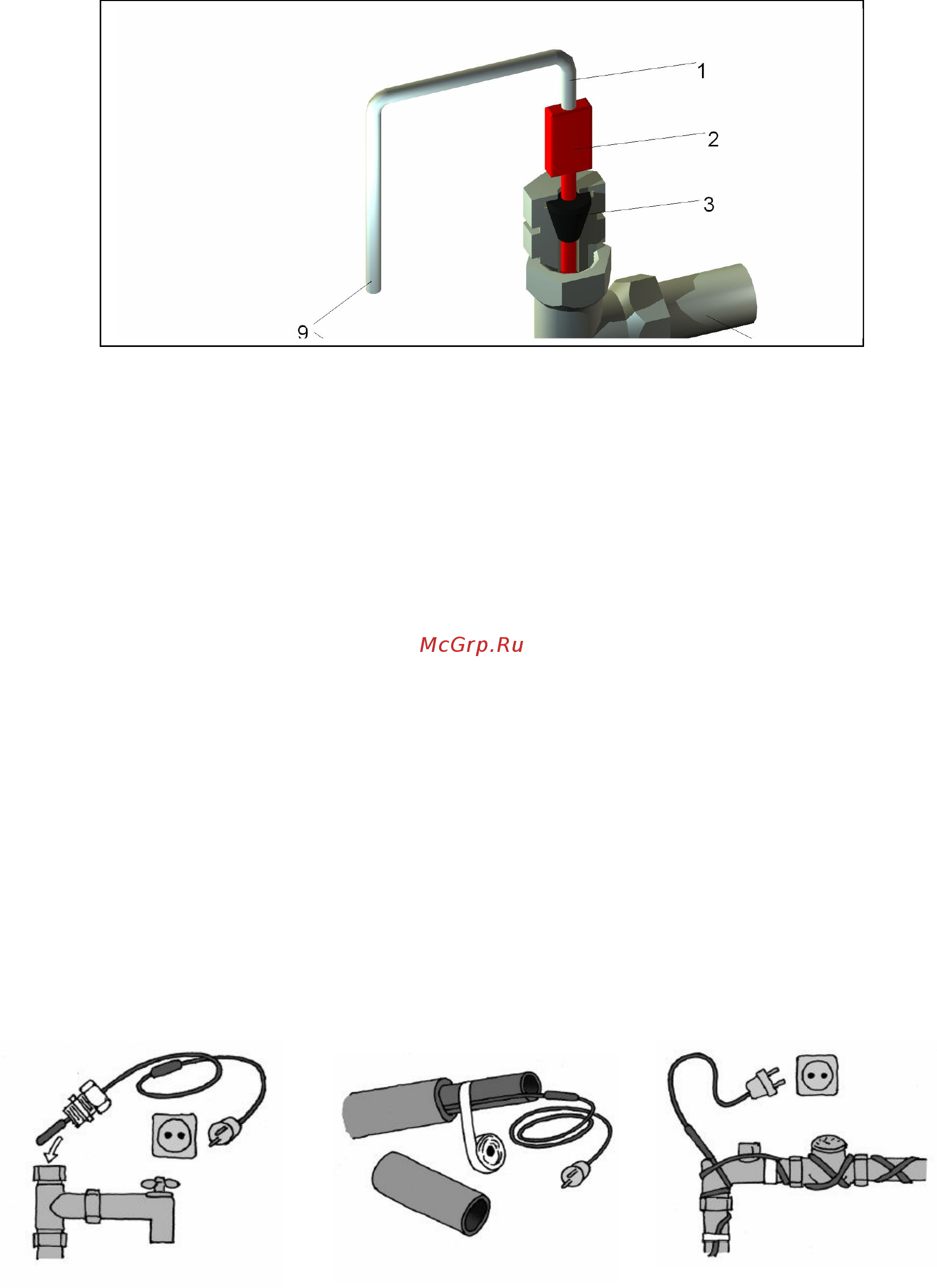

Инструкция по монтажу саморегулирующегося кабеля е7ЬР1реЬеа1 ОРН 10 Для монтажа кабеля внутри трубы вам необходимо дополнительно заказать комплект муфта зажимная герметичная для установки кабеля ОРН 10 внутри трубы с водой установочная резьба для труб 1 и Рис 5 Монтаж нагревательного кабеля ОеуЬР реЬеа1 ОРН 10 в трубе с управлением от терморегулятора 1 соединительный кабель 2 муфта кабельная соединительная 3 муфта зажимная 4 не обогреваемый трубопровод 5 тройник 6 обогреваемый трубопровод 7 нагревательный кабель 8 датчик температуры 9 к терморегулятору Внутри трубы 1 Установите на трубу тройник соответствующего размера 2 Установите на тройник корпус зажимной муфты часть дополнительного комплекта используя необходимые материалы и инструменты 3 Сборка зажимной муфты ведется в следующей последовательности Наденьте на кабель внутреннюю гайку зажимной муфты Наденьте на кабель шайбу из комплекта зажимной муфты Наденьте на кабель резиновый сальник муфты Для облегчения установки можно использовать неагрессивную смазку Соберите муфту от руки затянув внутреннюю гайку муфты Соединительная термоусадочная муфта соединяющая нагревательный кабель и его холодный конец должна находиться снаружи 4 Затяните гайку зажимной муфты так чтобы почувствовать сопротивление при затяжке 5 Защитите трубу сверху слоем теплоизоляции расчётной толщины или заглубите ее в грунт на глубину не менее 50 см Рис 6 Монтаж нагревательного кабеля внутри или на поверхности трубы
