Devi dph-10 (c вилкой) 190 вт, 19 м Инструкция по эксплуатации онлайн [9/11] 191350

Содержание

• Нагревательный кабель реуьр реьеа1 ррн 10 1
• Паспорт 1
• Содержание 2
• Емьр1реьеа1 орн 10 4
• Зависимость удельной мощности тепловыделения от температуры 4
• Приведена на рис 4
• Рис 1 4
• Таблица 2 4
• Технические характеристики нагревательных кабелей оеурр1реьеа1 орн 10 4

Похожие устройства

• Devi dph-10 (c вилкой), 160 вт, 16 м Инструкция по эксплуатации
• Devi dph-10 (c вилкой) 140 вт, 14 м Инструкция по эксплуатации
• Devi dph-10 (c вилкой), 120 вт, 12 м Инструкция по эксплуатации
• Devi dph-10 (c вилкой) 100 вт, 10 м Инструкция по эксплуатации
• Devi dph-10 (c вилкой), 80 вт, 8 м Инструкция по эксплуатации
• Devi dph-10 (c вилкой), 60 вт, 6 м Инструкция по эксплуатации
• Devi dph-10 (c вилкой) 40 4 Инструкция по эксплуатации
• Devi dph-10 (c вилкой) 220 вт, 22 м Инструкция по эксплуатации
• Devi dtip-18 790 44 Инструкция по эксплуатации
• Devi dtip-18 680 37 Инструкция по эксплуатации
• Devi dtip-18 535 29 Инструкция по эксплуатации
• Devi dtip-18 395 22 Инструкция по эксплуатации
• Devi dtip-18 270 15 Инструкция по эксплуатации
• Devi dtip-18 134 7 Инструкция по эксплуатации
• Devi dtip-10 91 10 Инструкция по эксплуатации
• Devi dtip-10 1281 140 Инструкция по эксплуатации
• Devi dtip-10 1098 120 Инструкция по эксплуатации
• Devi dtip-10 915 100 Инструкция по эксплуатации
• Devi dtip-10 732 80 Инструкция по эксплуатации
• Devi dtip-10 549 60 Инструкция по эксплуатации

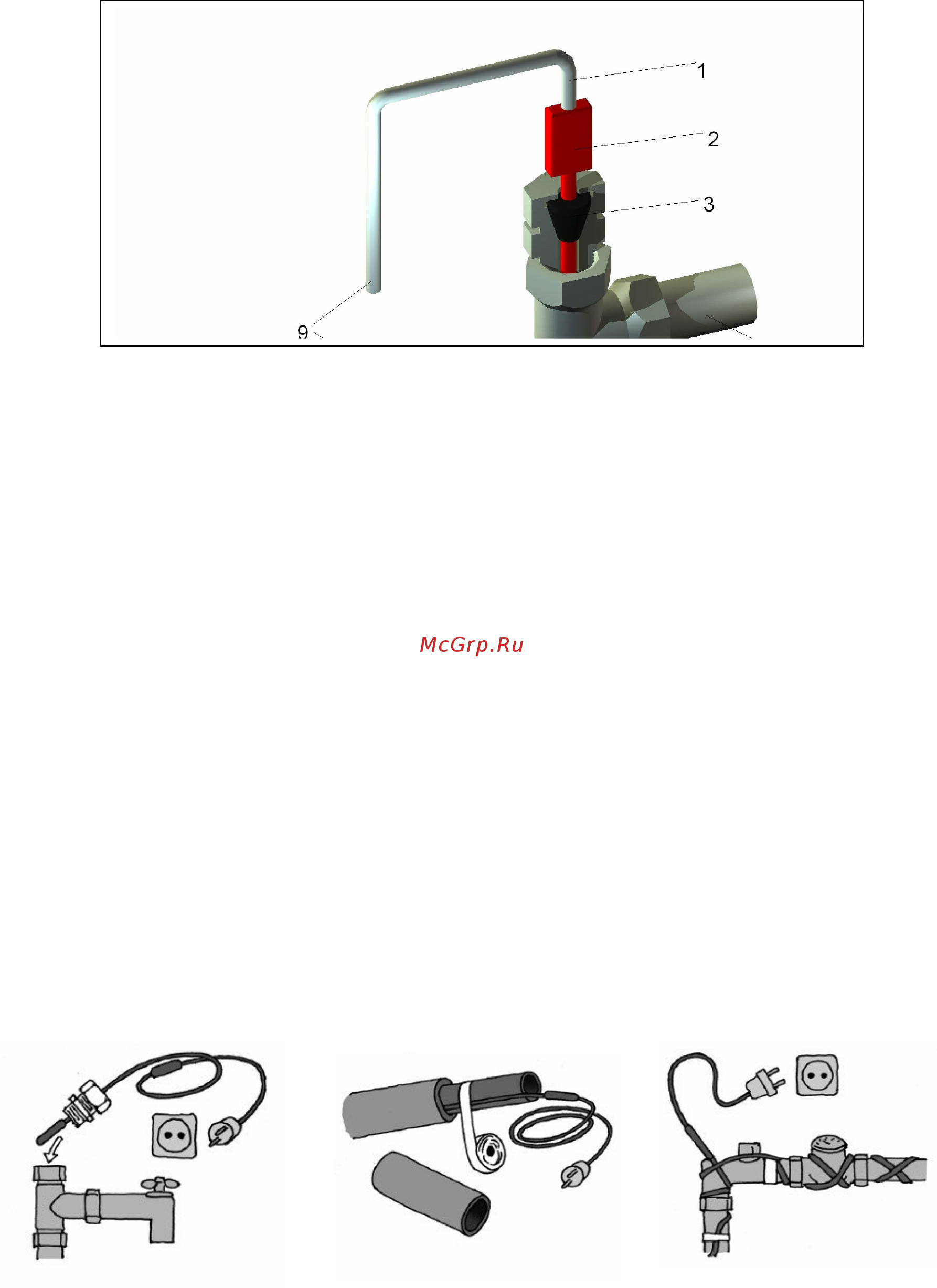

Инструкция по монтажу саморегулирующегося кабеля е7ЬР1реЬеа1 ОРН 10 Для монтажа кабеля внутри трубы вам необходимо дополнительно заказать комплект муфта зажимная герметичная для установки кабеля ОРН 10 внутри трубы с водой установочная резьба для труб 1 и Рис 5 Монтаж нагревательного кабеля ОеуЬР реЬеа1 ОРН 10 в трубе с управлением от терморегулятора 1 соединительный кабель 2 муфта кабельная соединительная 3 муфта зажимная 4 не обогреваемый трубопровод 5 тройник 6 обогреваемый трубопровод 7 нагревательный кабель 8 датчик температуры 9 к терморегулятору Внутри трубы 1 Установите на трубу тройник соответствующего размера 2 Установите на тройник корпус зажимной муфты часть дополнительного комплекта используя необходимые материалы и инструменты 3 Сборка зажимной муфты ведется в следующей последовательности Наденьте на кабель внутреннюю гайку зажимной муфты Наденьте на кабель шайбу из комплекта зажимной муфты Наденьте на кабель резиновый сальник муфты Для облегчения установки можно использовать неагрессивную смазку Соберите муфту от руки затянув внутреннюю гайку муфты Соединительная термоусадочная муфта соединяющая нагревательный кабель и его холодный конец должна находиться снаружи 4 Затяните гайку зажимной муфты так чтобы почувствовать сопротивление при затяжке 5 Защитите трубу сверху слоем теплоизоляции расчётной толщины или заглубите ее в грунт на глубину не менее 50 см Рис 6 Монтаж нагревательного кабеля внутри или на поверхности трубы
