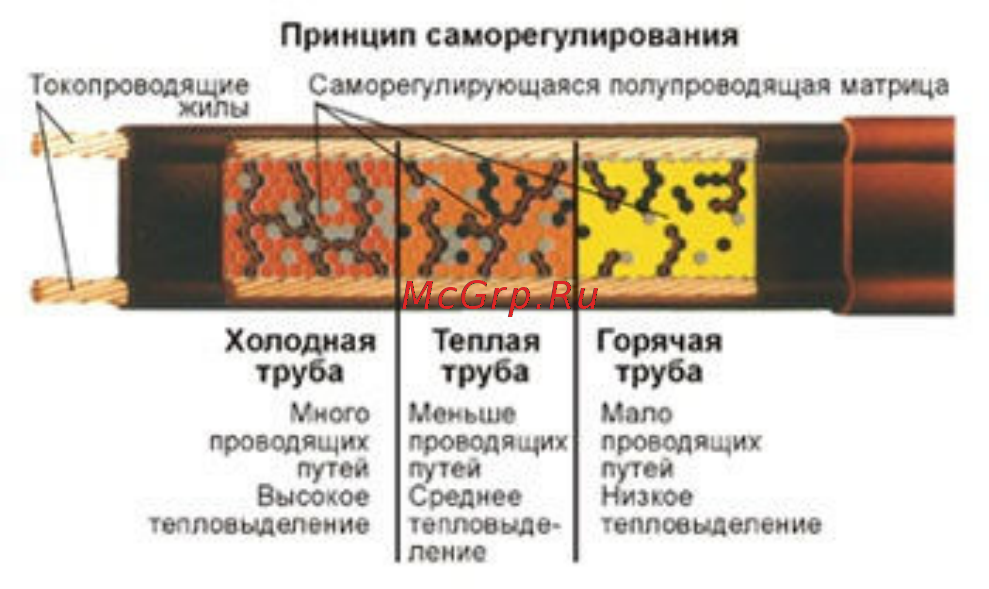

Внешняя оболочка из термопластичного флюорополимера инертна к воздействию воды Это свойство позволяет устанавливать кабель ОеуьРфеЬеа РН 10 внутри труб с питьевой водой Тепловыделяющая матрица является температурно зависимым элементом сопротивления с положительным ТКС температурным коэффициентом сопротивления Две гибкие медные шины ноль фаза вплавлены в матрицу и таким образом обеспечивают подвод питания к тепловыделяющему элементу 5 Принцип действия нагревательного кабеля 0е7ЬР реЬеа1 ОРН Ю Нагревательный кабель е7ьР1реЬеа1 ОРН Ю представляет собой гибкий нагревательный элемент Принцип действия кабеля выделение джоулева тепла при протекании электрического тока через тепловыделяющую матрицу Нагревательным элементом является пластиковая матрица температурно зависимый элемент сопротивления содержащая в себе мелкодисперсный графит которая расположена между двумя параллельными медными проводниками шинами При увеличении температуры матрицы происходит ее расширение Соответственно увеличивается расстояние между зернами графита и уменьшается количество микроконтактов между ними В результате сопротивление кабеля возрастает а его мощность падает При уменьшении температуры наблюдается обратная картина Этим объясняется эффект саморегулирования см рис 4 Принцип саморегулирования Холодная Теплая труба груба Горячая труба Много Меньше Мало прюэодящи путей Высокое тепловыделение проводящих путей Среднее те плов уд еленив провод ящик путей Низкое тепловыделение Рис 4 Принцип работы саморегулирующейся тепловыделяющей матрицы Кабель реагирует на изменение температуры в каждой отдельной точке В результате отсутствует вероятность перегрева отдельных участков кабеля Так как ток в саморегулирующемся кабеле замыкается параллельно через пластиковую матрицу то рабочее напряжение 220 В может быть подано на кабель практически любой длины Максимальная длина кабельной секции ограничена лишь допустимой токовой нагрузкой на медные шины и предельно допустимым пусковым током не приводящим к разрушению контакта между медными шинами и пластиковой матрицей
