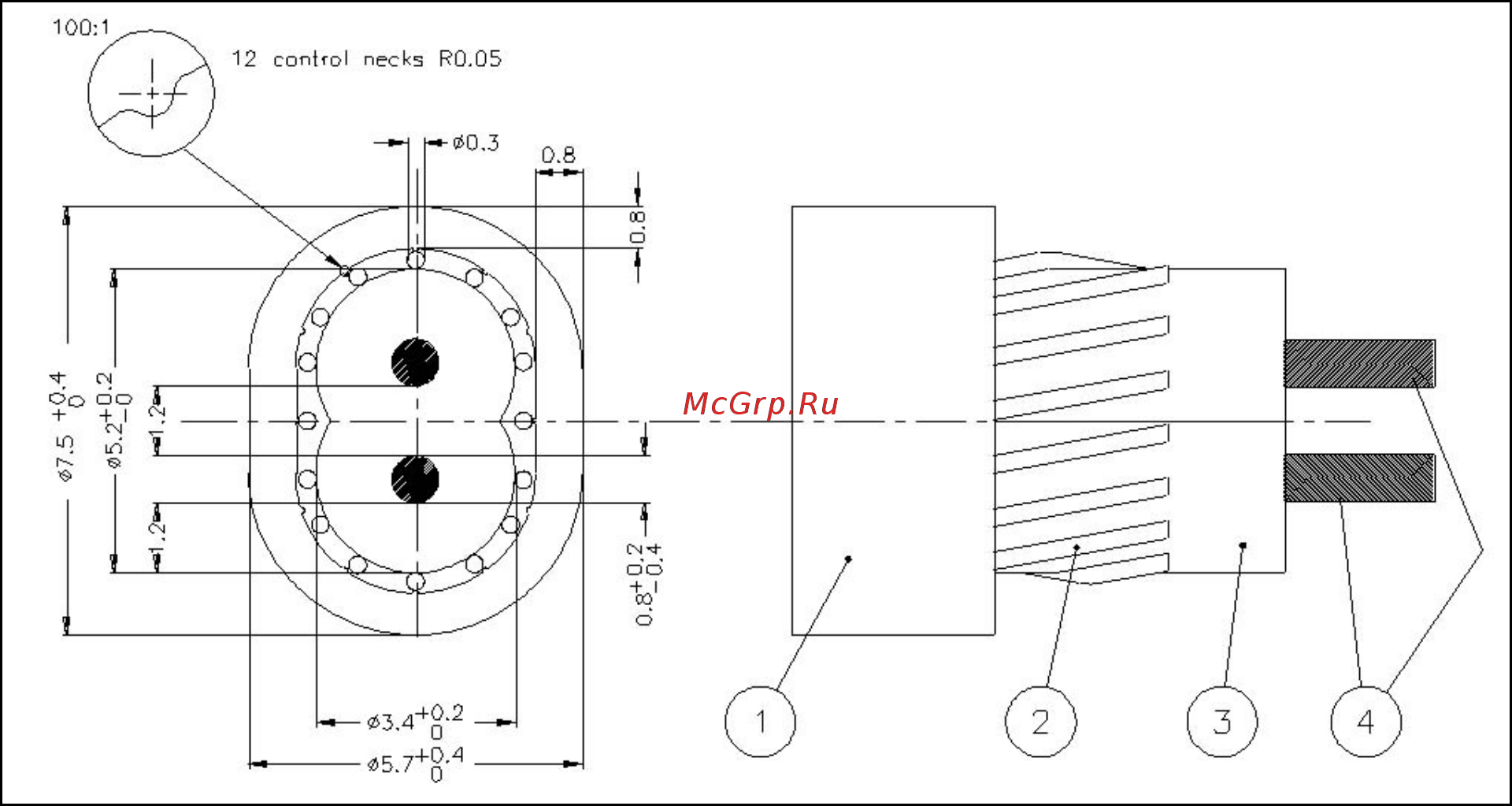

4 Устройство нагревательного кабеля Оеу Аех ОТ1Р 10 Рис 2 Устройство нагревательного кабеля Ое М1ех ОТ1Р 10 1 внешняя оболочка 2 экран 3 изоляция нагревательных жил 4 нагревательные жилы 5 Принцип действия нагревательного кабеля ОемЛех ОТ1Р 10 Нагревательный кабель 0еуИ1ех ОТ1Р 10 представляет собой гибкий нагревательный элемент Принцип действия кабеля выделение джоулева тепла нагревательными жилами при протекании по ним электрического тока Сопротивление нагревательных жил подбирается таким образом чтобы обеспечить для каждой нагревательной секции погонную мощность 10 Вт м при напряжении 230В 6 Правила выбора кабеля монтаж и эксплуатация 6 1 Правила выбора кабеля Основной критерий выбора нагревательный кабелей требуемая мощность которую необходимо подвести к данному объекту обогрева При устройстве теплых полов или полного отопления через пол выбор мощности производится в соответствии с тепловым расчетом согласно СНиП с учетом особенностей подогрева и конкретными требованиями заказчика Типовые значения удельной мощности для основных случаев применения нагревательного кабеля приведены в таблице 1 В некоторых случаях использования нагревательных кабелей например при монтаже на водопроводных трубах с целью предотвращения замерзания определяющим параметром может быть длина нагревательной секции При выборе нагревательных кабелей необходимо учитывать допустимый разброс параметров приведенных в технических характеристиках и возможные отклонения напряжения питающей сети
