4.2.5 Аналоговое / Цифровое соединение

Это соединение используется в автономном режиме. Аналоговый интерфейс

DLS-C(H) изолирован от остальной части дальномера. При использовании

аналогового интерфейса подключение аналогового заземления (AGND) обязательно.

Убедитесь в том, что сопротивление аналогового канала менее 500 Ω.

4.2.6 SSI соединение

Подсоедините SSI мастер как показано на рисунке. Обязательно используйте

кабель с витыми жилами.

Интерфейс RS-422 нельзя использовать одновременно с интерфейсом SSI.

Интерфейс SSI идет только для FLS-C(H).

Лазерные дальномеры

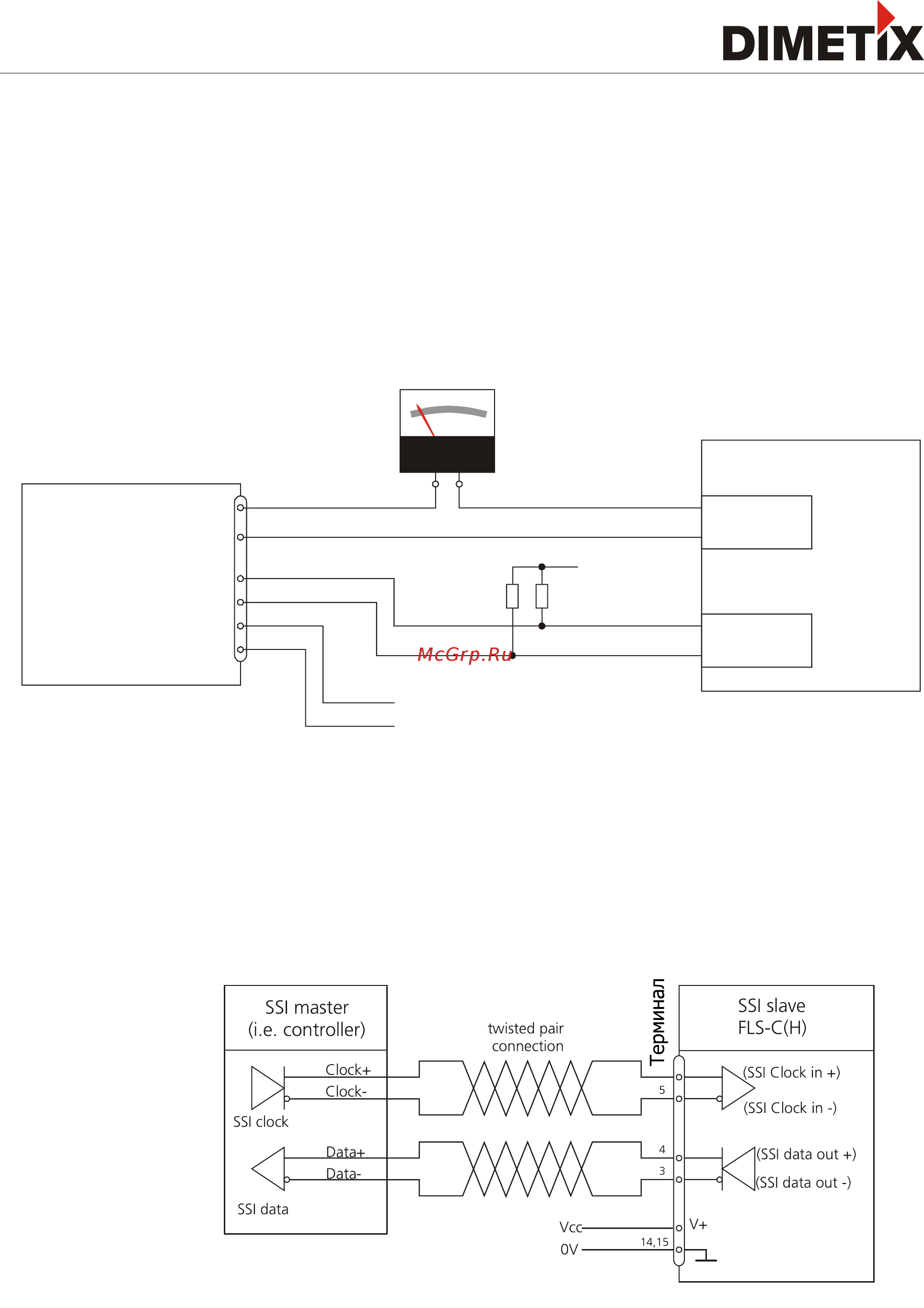

Подключение дальномера к ПЛК (программируемому логическому контроллеру)

Аналоговый

вход

0..20mA

DLS-В(H)

14,15

Цифровой

вход

24V=

9..30VDC

24..30VDC для DLS-CH

ПЛК

AGND

DO 1

DO 2

V+

GND

7,8

Страница 19/54

R+

R-

T+

T-

GND

7,8
