Руководство Пользователя

Лазерные дальномеры

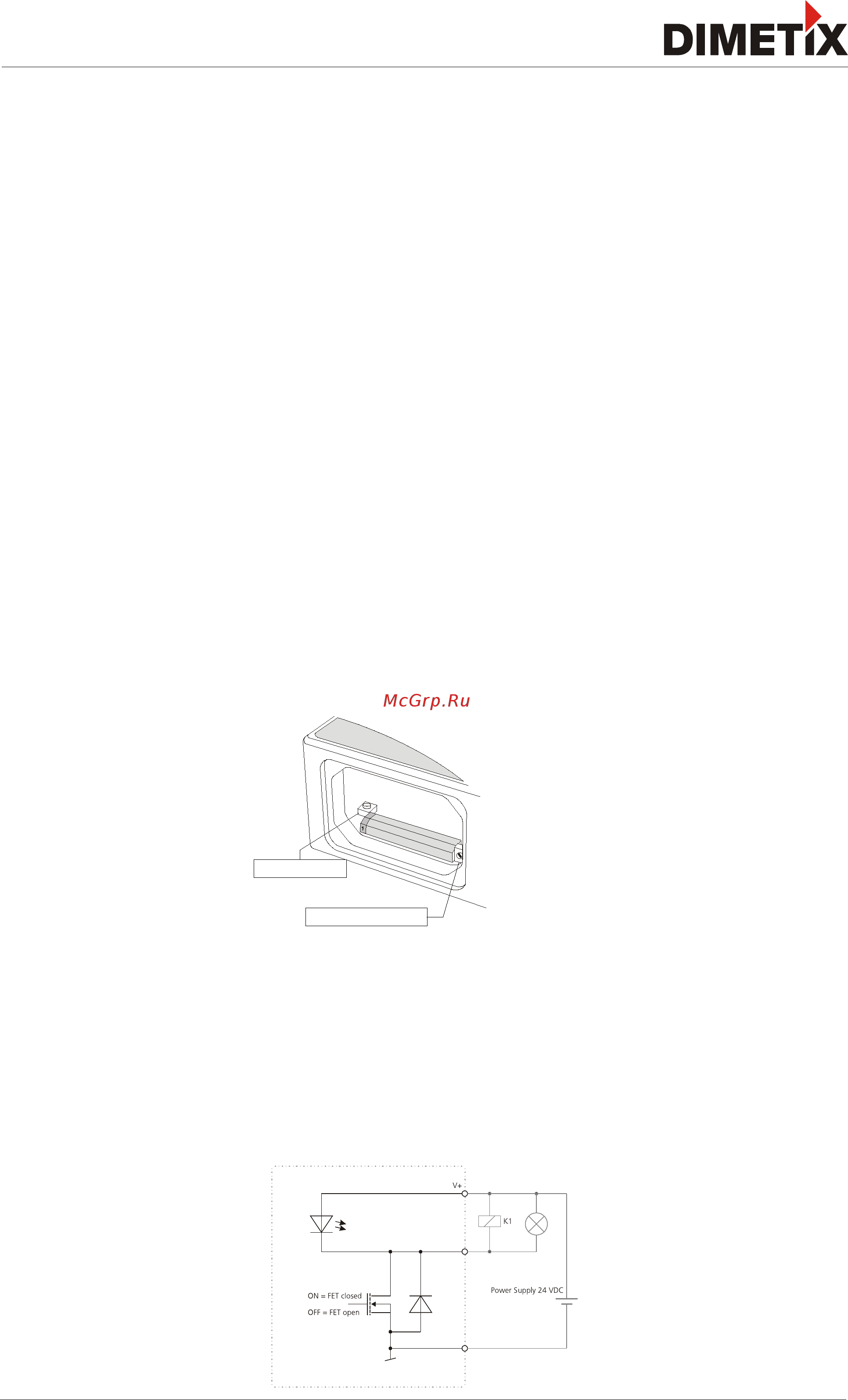

6 Электронные компоненты

6.1 ID переключатель

ID переключателем устанавливается ID номер дальномера от 0 до 9. По умолчанию

стоит номер 0.

6.2 Переключатель сброса на заводские установки (по умолчанию)

Для сброса настроек дальномера на заводские сделайте следующее:

• Поменяйте положение ID переключателя на 0

• Выключите питание дальномера

• Нажмите кнопку сброса и не отпускайте ее

• Включите питание дальномера

• Держите кнопку сброса до тех пор, пока все сигнальные лампы не загорятся

• Отпустите кнопку сброса и дождитесь пока сигнальная лампа питания загорится

зеленым

• Выключите питание и подождите 5 сек

• Включите питание дальномера и дождитесь, пока загорится зеленая диодная

LED кнопка

6.3 Цифровой выход

DLS-В(H) оборудован двумя цифровыми выходами для контроля (DO 1 и DO 2)

и один цифровой выход для сигнализации ошибок (DO E). Как показано на

рисунке выходы в виде открытой дрены и могут передавать до 200мА. Макс.

переключающее напряжение 30 V DC. При включенном дальномере транзистор

FET - электропроводящий.

1:*

Кнопка сброса

iD переключатель
