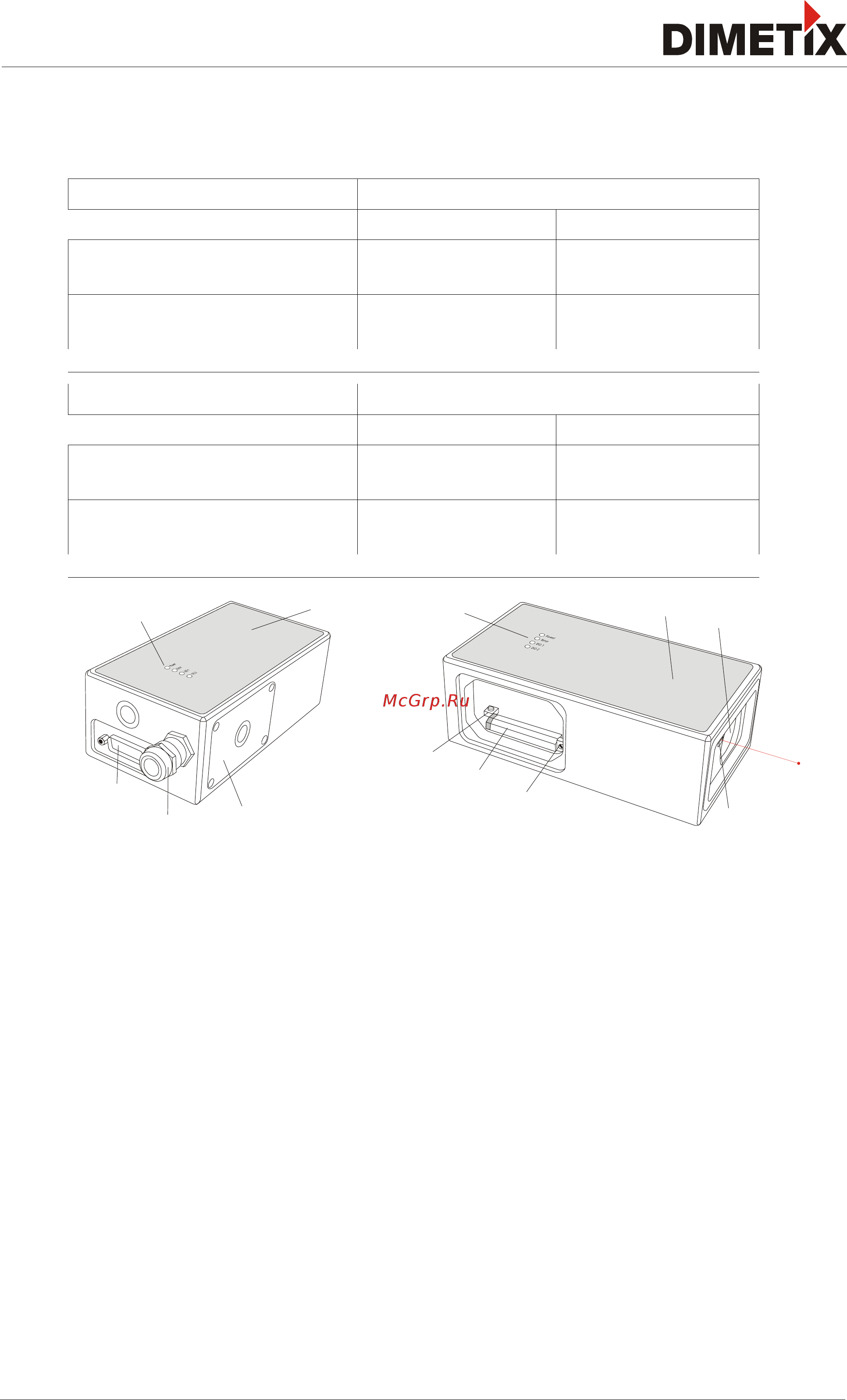

1.1 Идентификация модели прибора

Модель прибора указана на центральной части наклейки прибора:

Модель Заявленная точность

1.5мм 3.0мм

Стандартная модель DLS-C 15

Part No.: 500602

DLS-C 30

Part No.: 500601

Работа при низких температурах DLS-CH 15

Part No.: 500612

DLS-CH 30

Part No.: 500611

1.2 Компоненты

1 Лампы статуса -

4 лампы сигнализации состояния

2 15-пиновый D-Sub разъем, RS422, RS232

аналоговый и цифровой выходы, SSI

3 Кабельный разъем (M16 x 1.5mm)

для подлючения кабеля

4 Крышка

люк доступа к электронным частям

5 Переключатель сброса

сбрасывает настройки на заводские

6 Клемма с винтовым креплением RS422, RS232,

аналоговый и цифровой выходы, SSI

7 ID переключатель

устанавливает ID номер прибора для RS422

8 Лазерный излучатель

9 Оптика приемника отраженного луча

10 Маркировка прибора

смотри пункт 10.9 Маркировка

1.3 Применимость настоящего руководства

Настоящее руководство предназначено для приборов серий DLS-C(H) и FLS-C(H) со следующими версиями ПО:

Версия ПО интерфейса:

0500 или более новая

Версия ПО прибора: 0400 или более новая

Лазерные дальномеры

Страница 4/40

Модель Заявленная точность

1.0мм 3.0мм

Стандартная модель FLS-C 10

Part No.: 600502

FLS-C 30

Part No.: 600501

Работа при низких температурах FLS-CH 10

Part No.: 600504

FLS-CH 30

Part No.: 600503
