Руководство Пользователя

4. Монтаж

4.1 Установка

Вы легко установите устройство с помощью трех отверстий с резьбой М4 на нижней

части прибора.

4.1.2 Установка отражающей пластины

4.1.3 Выравнивание лазерного луча

Выравнивание лазерного луча-это сложный процесс, когда мишень далеко, так как

лазерная точка не видна. Для облегчения этого процесса вы можете приобрести

телескопический видоискатель.

4.2 Подключение и прокладка проводов

4.2.1 Источник питания

Для безопасной эксплуатации дальномеров используйте раздельное питание для

дальномеров DLS-C(H)/FLS-C(H).

FLS-C, DLS-C: 9.....30B, 0,5А DC

FLS-CH, DLS-CH: 24.....30В, 2,5А

4.2.2 Подключение проводов

Соединительный кабель должен быть оборудован ферритовым сердечником с

импедансом от 150 Ω до 260 Ω при 25 МГц и от 640 Ω до 730 Ω при 100 МГц,

например, КСF-65 от KE Kitagawa.

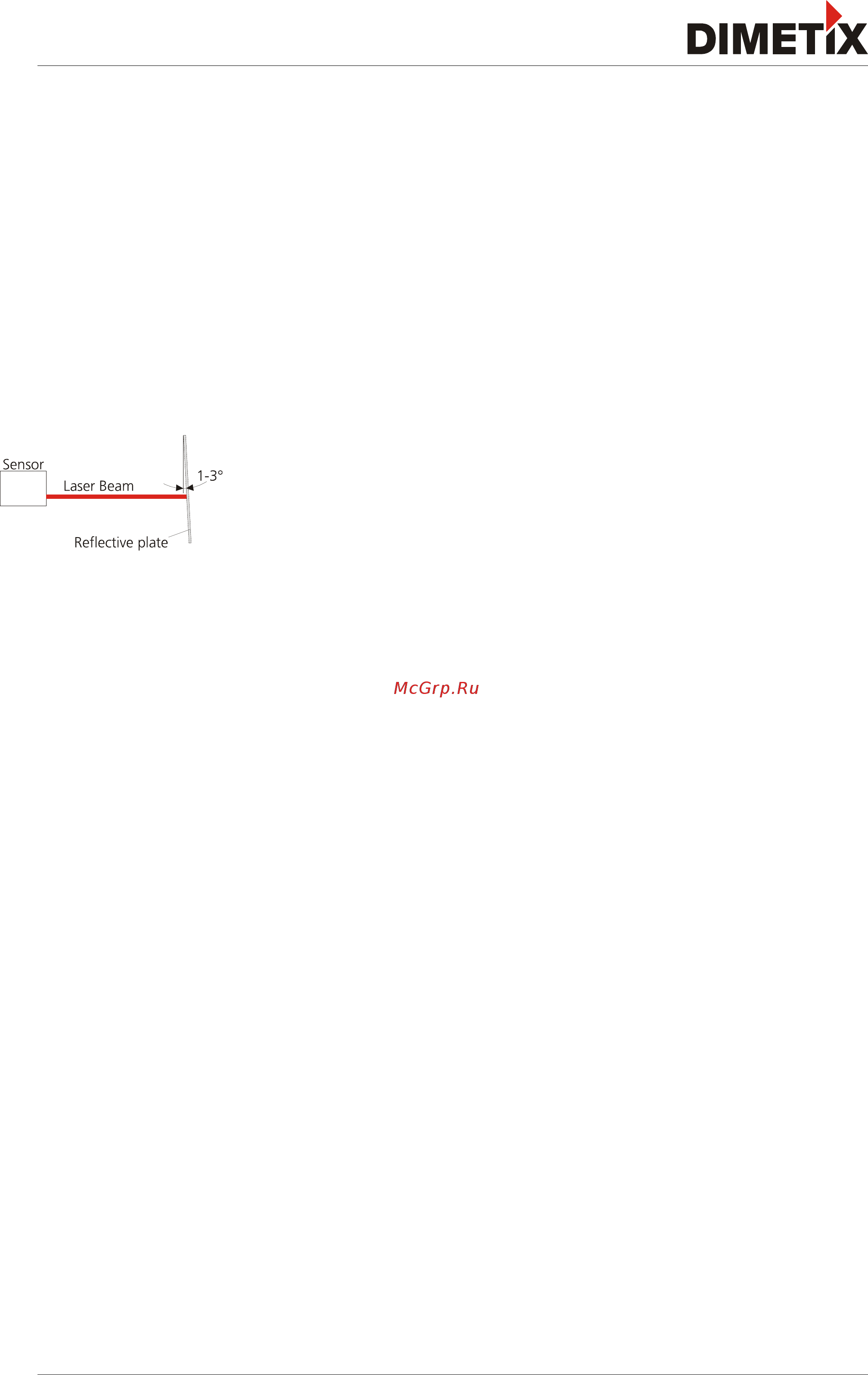

Измерение до отражающей пластины может вызвать

ошибочные измерения в том случае, если пластина

закреплена под углом 90° к лазерному лучу. Закрепите

отражающую пластину как показано на рисунке.

Избегайте попадание прямых солнечных лучей на

отражающую пластину.

Лазерные дальномеры

Страница 16/54
