3. КОМПЛЕКТНОСТЬ

4. УСТРОЙСТВО И ПРИНЦИП

РАБОТЫ

4.1. В корпусе дрели размещены

следующие основные узлы: выключатель,

электродвигатель, редуктор, суппорт и

шпиндель, на который посредством

резьбового соединения установлен свер-

лильный патрон. Дрель посредством шнура

со штепсельной вилкой подключается к

электрической сети.

ВНИМАНИЕ: сверлильный патрон

дрелей с реверсом фиксируется винтом

с левой резьбой. Перед заменой патрона

винт необходимо открутить через свер-

лильный патрон спереди.

2

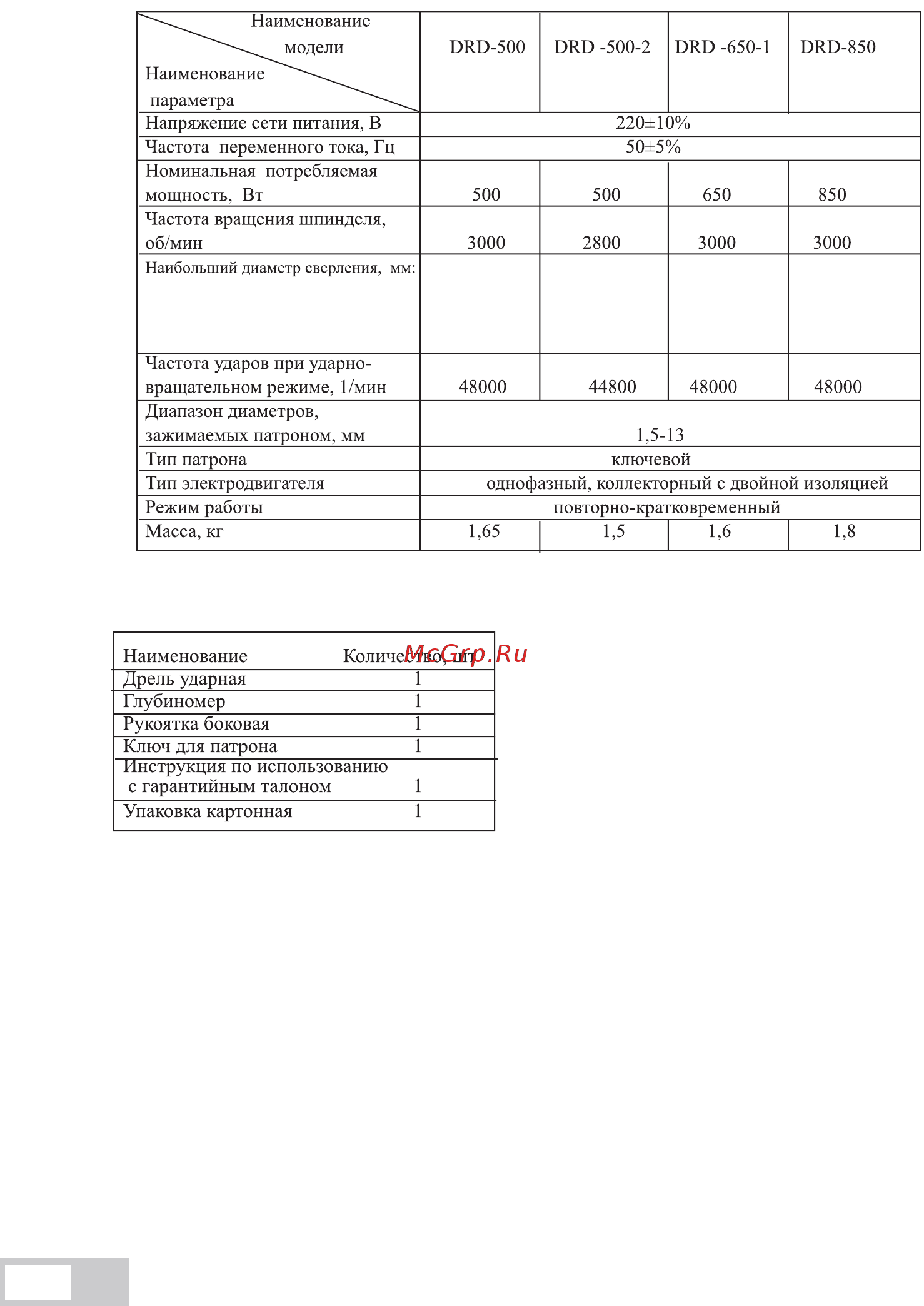

2.1. Основные технические данные дрели

приведены в таблице 1.

таблица 1

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

4.2. При нажатии на клавишу выключа-

теля электрическое напряжение подается

на обмотки электродвигателя. Крутящий

момент от электродвигателя передается

через одноступенчатый понижающий

редуктор на шпиндель дрели. Патрон,

закрепленный на шпинделе, передает

вращение сверлу, тем самым, обеспечивая

процесс сверления.

4.3. Регулирование частоты вращения

производится с помощью выключателя

с электронным устройством бесступен-

чатого регулирования числа оборотов,

путем увеличения или уменьшения

усилия нажатия на клавишу выключателя.

Установка предельного значения частоты

вращения шпинделя осуществляется с

помощью регулятора (7).

4.4. Фиксирование частоты вращения

осуществляется путем нажатия кнопки

фиксации(9) после нажатия на клавишу

выключателя. Возврат кнопки фиксации

осуществляется путем повторного нажатия

на клавишу выключателя.

4.5. Изменение направления вращения

шпинделя осуществляется только при

полной остановке электродвигателя

таблица 2

в стали 10 10 10 10

в бетоне 13 13 13 13

в дереве 25 25 25 25
