2. ОСНОВНІ ТЕХНІЧНІ ДАНІ

2.1. Основні технічні дані шліфмашини наведені в таблиці 1

Таблица 1

Напруга живильної мережі, В

Частота, Гц

Номінальна потужність,Вт

Частота обертання шпинделя на

холостому ходу, об/хв.

Розмір відрізного,

шліфувального диска, мм

Режим робои

Тип двигуна

Вага, кг

220+10%

50+5%

630 900

11000

115 125

повторно-короткочасний

однофазный, коллекторный, с двойной изоляцией

1,5 1,9

Модель

Параметр

DRW-630 DRW-900-1

Значення параметра

3. КОМПЛЕКТНОСТЬ

3.1. Комплект поставки шлифмашины перечислен в таблице 2

Найменування Кількість, шт.

Машина ручна електрична кутова шліфувальна 1

Додаткова рукоятка 1

Захисне огородження диска 1

Ключ для заміни диска 1

Інструкція з гарантійним талоном 1

Таблица 2

4. БУДОВА ТА ПРИНЦИП

РОБОТИ

4.1. Будова машини.

Машина складається з наступних

основних частин: корпуса, електро-

двигуна, редуктора, вимикача, фільтра

для придушення радіоперешкод, мереж-

ного кабелю, додаткової рукоятки, захис-

ного огородження диска.4.2. Принцип

работы.

4.2. Принцип роботи.

4.2.1. При подачі повзунка вимикача(2)

«уперед» відбувається включення

електродвигуна. Крутний момент від

електродвигуна передається через

одноступінчастий редуктор на шпиндель

машини.

4.2.2. Вимикання машини відбувається

натисканням задньої частини повзунка

вимикача (2).

ясьтєюнсйідз яледнипш яіцаскіФ .3.2.4

натисканням і втриманням у натиснутому

положенні кнопки фіксатора (4).

4.2.4. Кріплення диска здійснюється за

допомогою затягування фланцевої затискної

гайки(6) з різьбленням.

4.2.5. Регулювання й фіксація положення

захисного кожуха відбувається шляхом

ослаблення й за

тягування стопорного гвинта.

4.2.6. Конструкція шліфмашини дозволяє

встановлювати рукоятку бічну в трьох

положеннях.

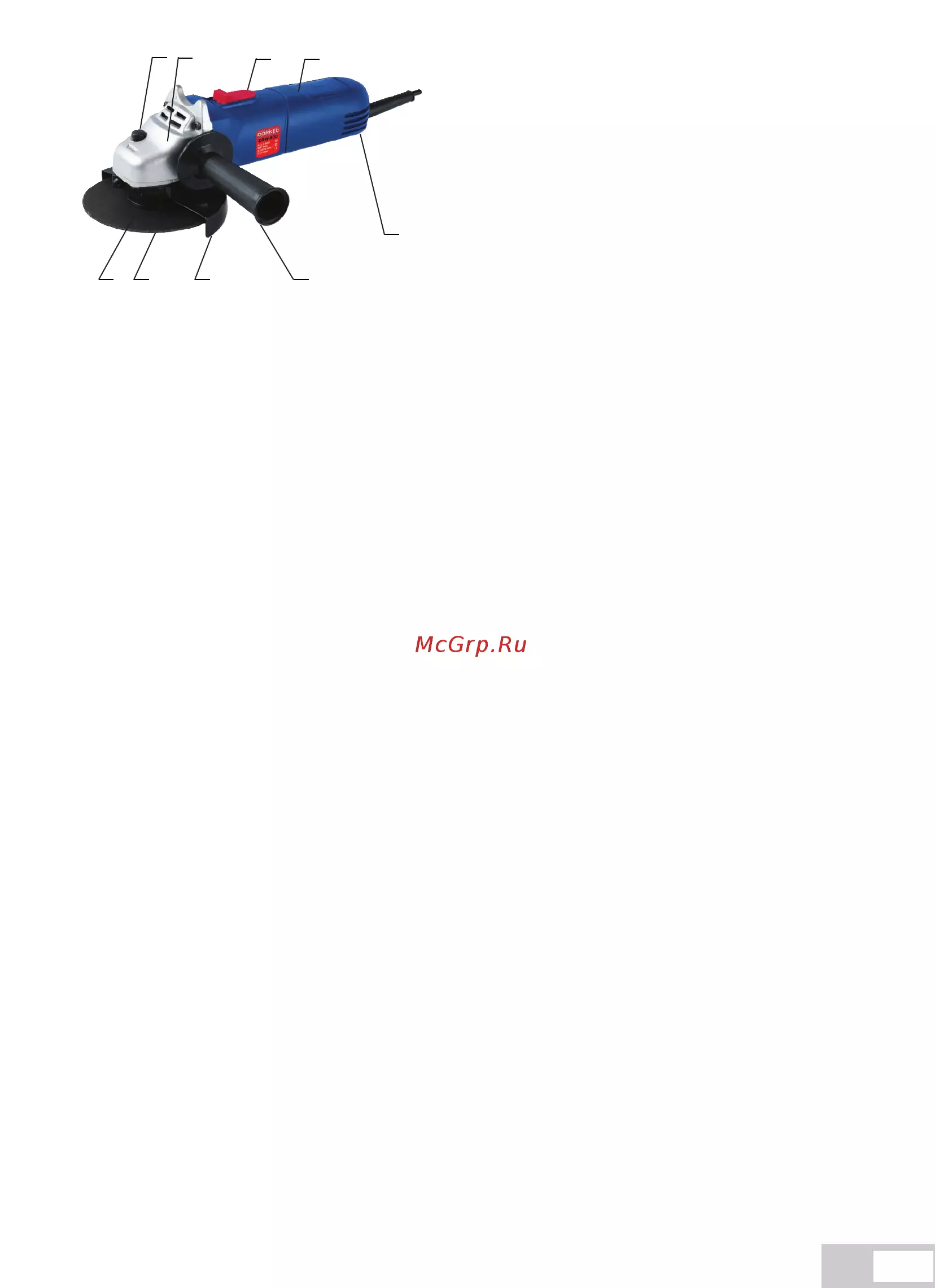

4.3. Зовнішній вигляд машини представле-

ний на малюнку 1.
