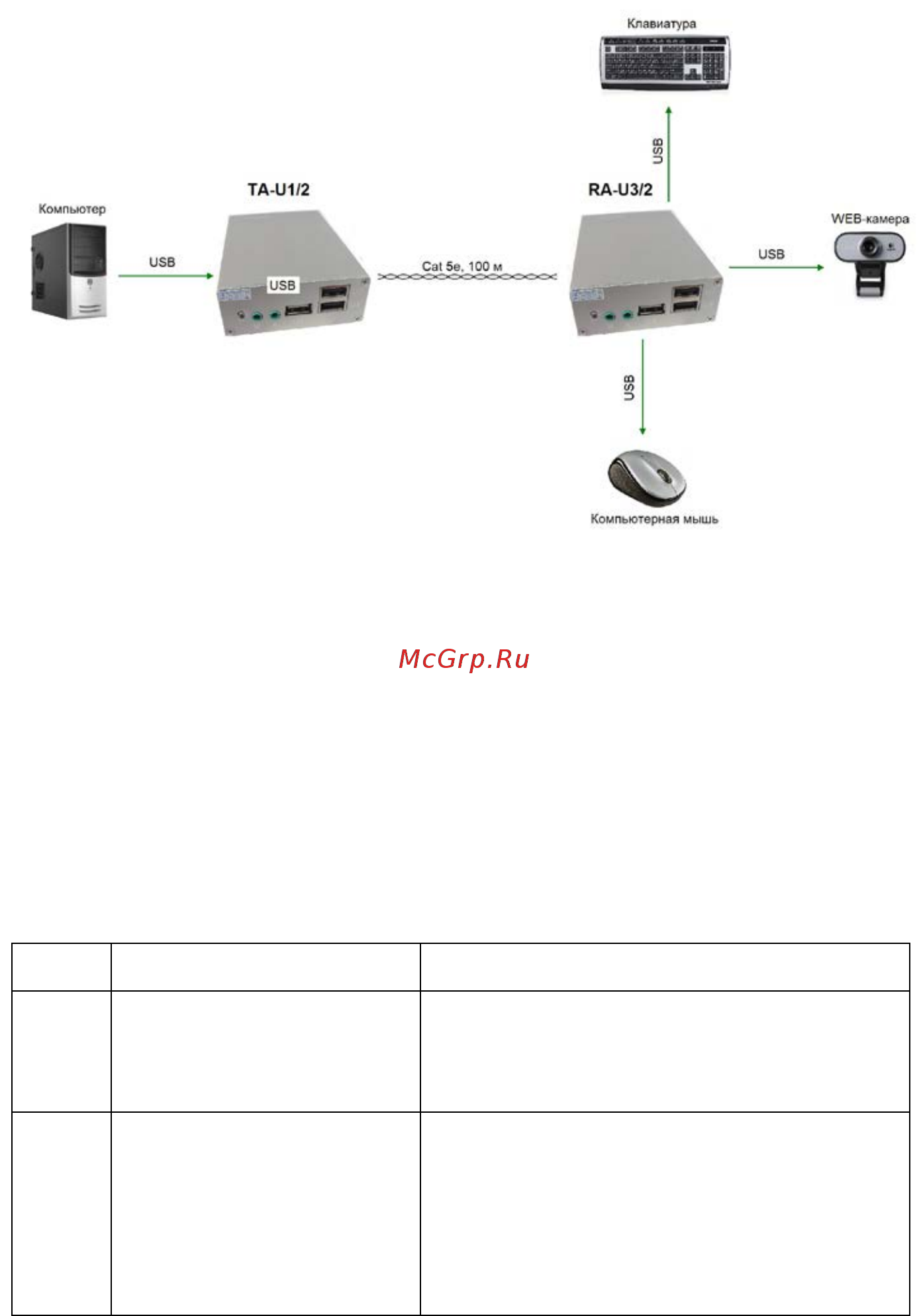

Структурная схема подключения

Рис.2 Подключение комплекта TA-U1/2+RA-U3/2

Порядок подключения

1. Соедините передатчик и приемник с помощью кабеля витой пары.

2. Подключите оконечное оборудование к приемнику.

3. Подключите передатчик к компьютеру (USB-кабель в комплекте)

4. Подайте электропитание на приемник.

5. Подайте электропитание на конечное оборудование (если

необходимо).

Возможные проблемы и способы их решения

№№ Проблема Решение

Не горит зеленый

индикатор

передатчика

Передатчик неправильно

подключен к ПК. Переподключите

устройства.

Не горит зеленый

индикатор

приемника

1. Проверьте правильность

распиновки и подключения кабеля

витой пары

2. Проверьте целостность кабеля

витой пары.
