HDMI Input

Разъём HDMI-A для подключения источника

HDMI-сигнала.

HDMI Output

Output5 – Output8

Разъёмы RJ45 HDMI-выходов 5 – 8. По два

разъёма на выход (D-Hi108T)

DC 9 V

Разъём 5,5 мм для подключения питания

Подключение

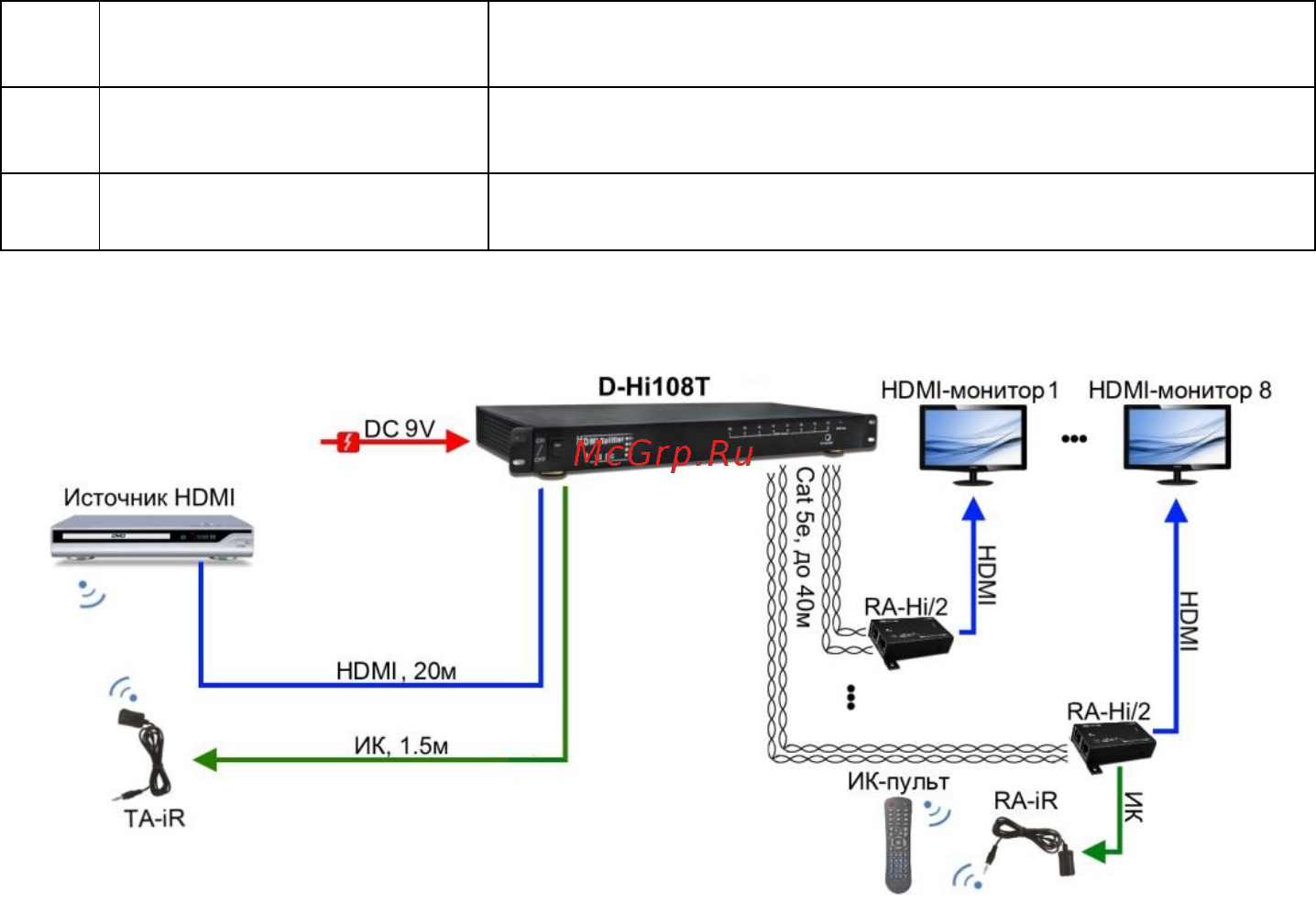

Рис. 4 Схема подключения на примере разветвителя D-Hi108T

Порядок подключения:

1. Подключите источник HDMI-сигнала к разъёму HDMI Input

разветвителя D-Hi104T/D-Hi108T.

2. Подключите устройства вывода (мониторы, ТВ и т.д.) к HDMI-

разъёму output приёмников RA-Hi/2.

3. Соедините приёмники RA-Hi/2 и разветвитель D-Hi108T кабелями

витой пары. Каждое устройство подключается к разветвителю с

помощью двух кабелей.

4. При необходимости передачи ИК-сигнала подключите ИК-

приёмники TA-IR к RA-Hi/2, а ИК-передатчик к разветвителю

D-Hi104T/D-Hi108T.

5. Подключите все устройства к электросети и переведите

переключатель на лицевой панели разветвителя в положение

ON.
