Индикатор

«Power» не

горит

- Если не горит, то проверьте наличие питания 220В

пер. тока в розетке или кабель подключения.

Индикатор

«LINK» не

горит

- Если не горит, то проверьте правильность

подключения сетевого кабеля, а также его

распиновку.

Схема подключения

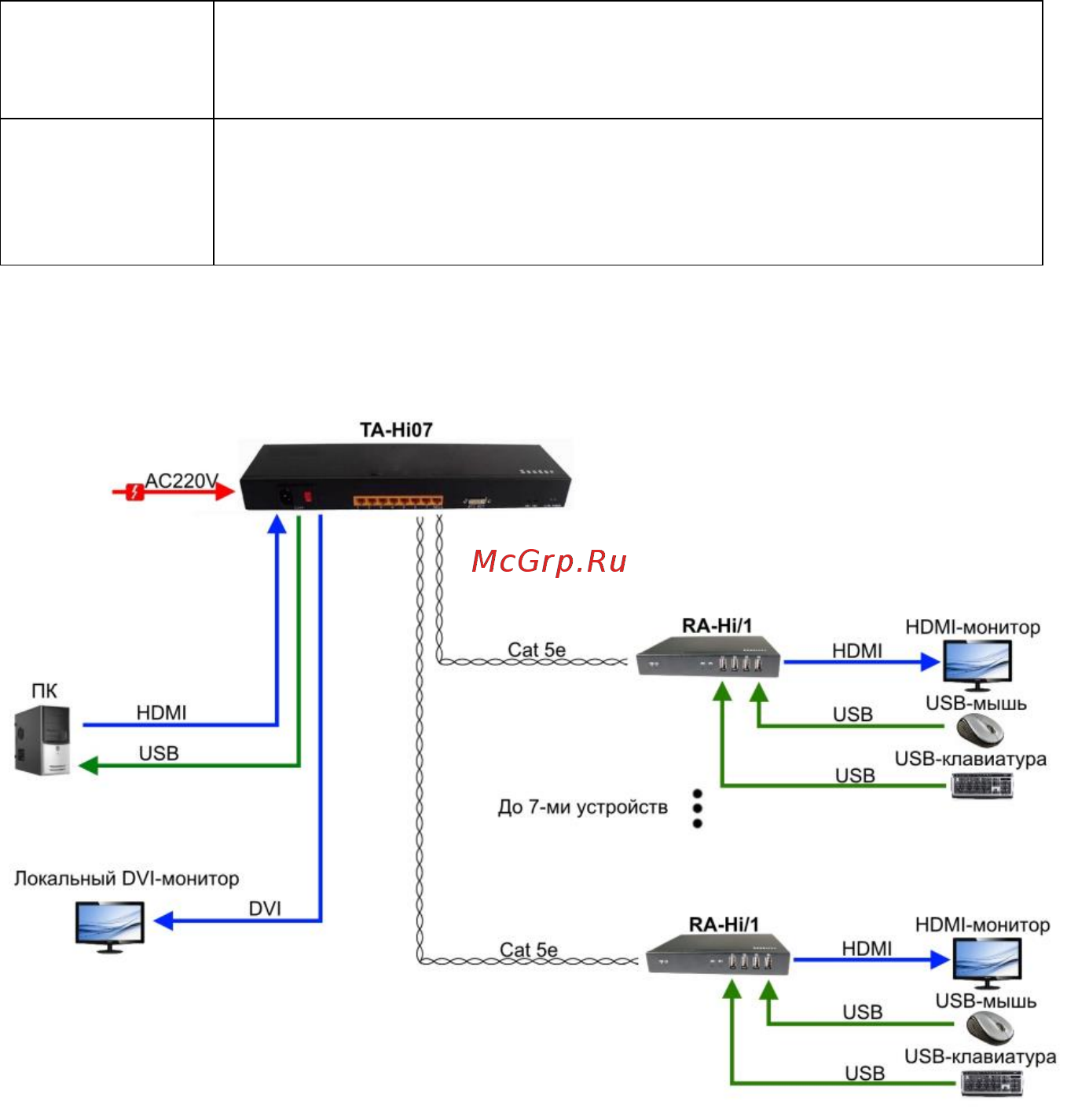

Рис.7 Схема подключения передатчика TA-Hi07/ TA-Hi15 и

приемника RA-Hi/1

Пошаговое подключение передатчика TA-Hi07/ TA-Hi15*

1. Подключите передатчик к ПК с помощью HDMI и USB-кабеля.

2. Подключите локальный монитор "DVI" к передатчику (с помощью

кнопки SW1 возможно переключаться между локальным и

удаленным монитором).

3. Подключите приемники к передатчику, используя кабель CATx.

4. Подключите удаленный монитор к приемнику.

5. Подключите аудио оборудование и USB устройства к приемнику.

6. Подключите питание к передатчику и приемнику.

7. Включите компьютер.
