IR OUT
Разъем подключения кабеля излучателя ИК-
сигнала
RS232
Не активен
RJ45
Разъем подключения кабеля витой пары
Таб.2 Назначение индикаторов
Индикатор
Значение
Status
Индикатор активности устройства.
Горит или мигает при передаче данных
Power
Индикатор наличия питания.
Горит - наличие питания
Схема подключения

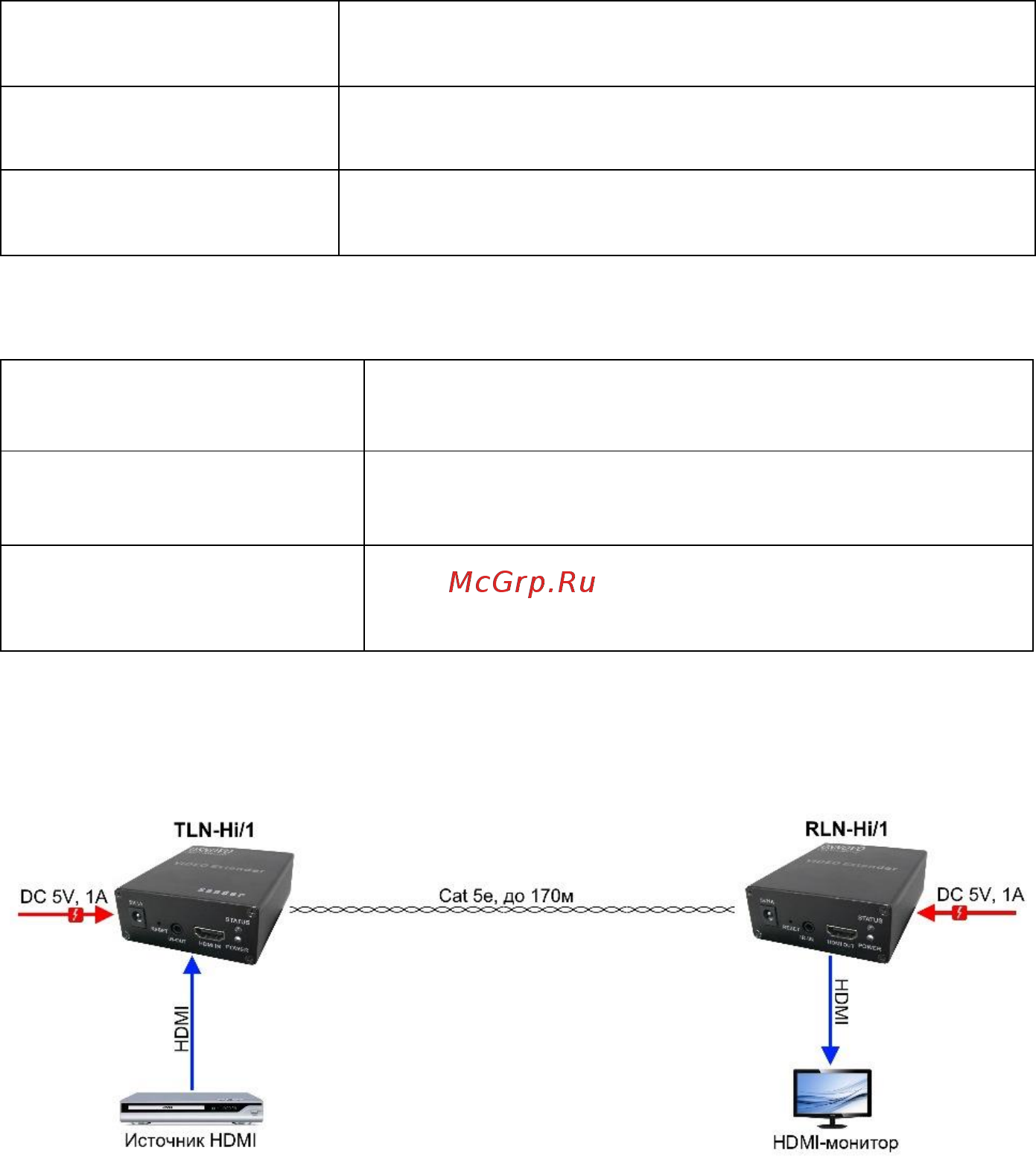

Рис.3 Схема подключения передатчика TLN-Hi/1 и приемника
RLN-Hi/1 «точка-точка».
