Назначение

Активные передатчик TA-C/2 и приемник RA-C/2 предназначены

для передачи цветного видеосигнала по кабелю витой пары на

расстояние до 1500м (ч/б – до 2400м).

Комплектация*

1. Передатчик TA-C/2 или приемник RA-C/2 - 1 шт.;

2. Руководство по эксплуатации – 1 шт.;

3. Упаковка – 1шт.

Особенности устройства

• Расстояние передачи видеосигнала: до 1500м (цв.), до 2400м

(ч/б);

• Активные.

• Могут запитываться от 24В переменного тока или от 12В

постоянного.

• Низкое потребление - до 25мА;

• Клеммные колодки «под зажим» для удобства монтажа;

• Рекомендованный кабель: UTP CAT5

Внешний вид устройств. Назначение разъемов

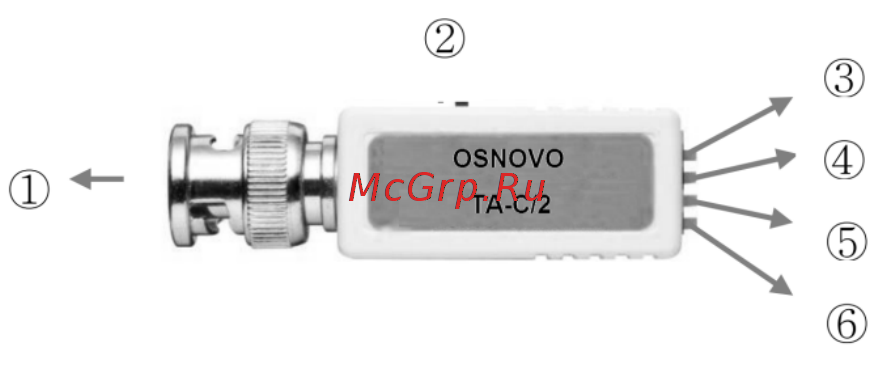

Рис. 1 TA-C/2

Назначение разъемов

1. Видео (вход). Разъем для подключения источника композитного

видеосигнала (напр. аналоговой видеокамеры).

2. DIP-переключатель для установки расстояние передачи сигнала.

L (Low): до 600м. H(High): 600…1500м.

3. Питание (вход). Подключение сетевого адаптера (без полярности).

4. Питание (вход). Подключение сетевого адаптера (без полярности).

5. Видео (выход) (-). Подключение кабеля витой пары.

6. Видео (выход) (+). Подключение кабеля витой пары
