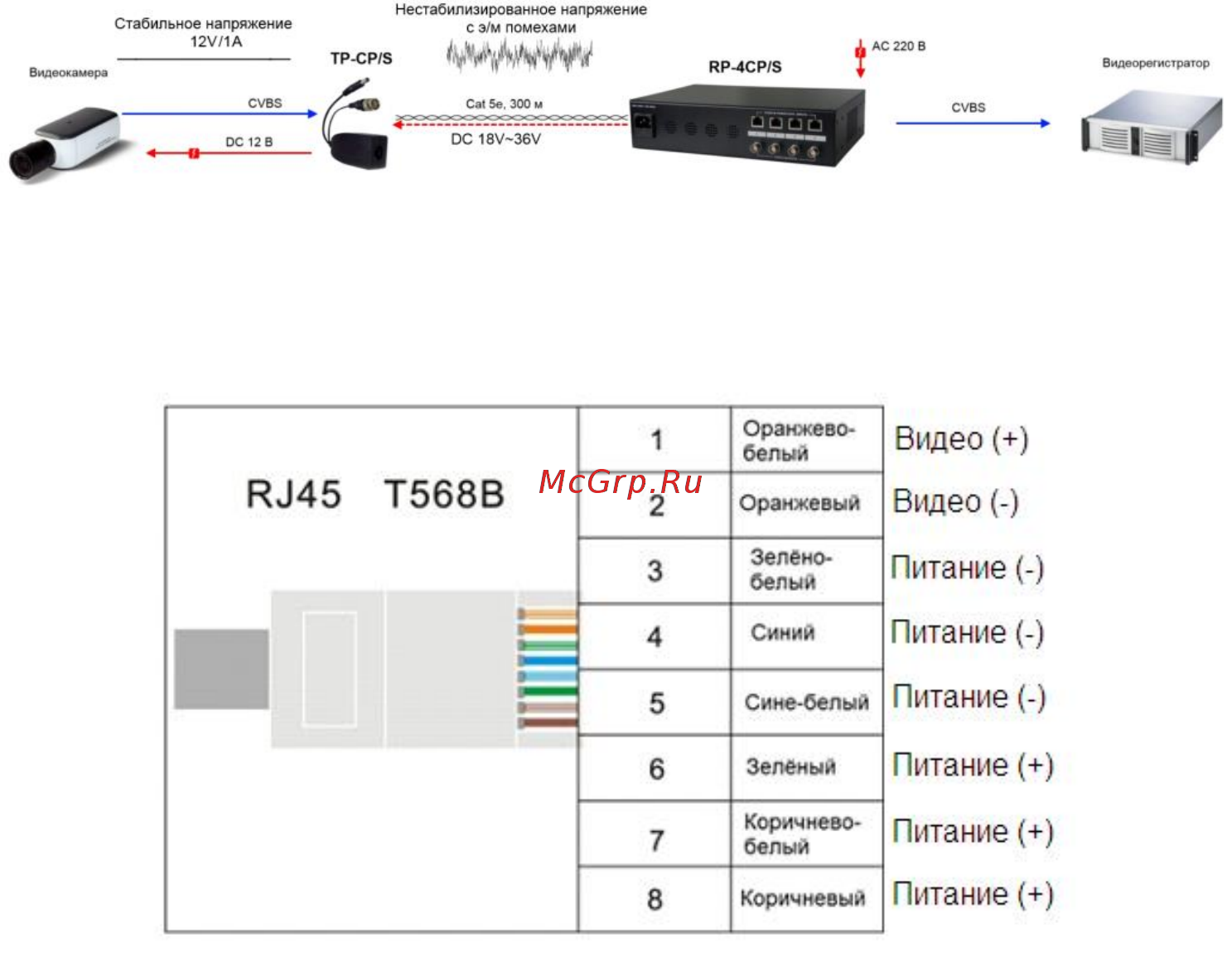

Рис. 4 Схема подключения TP-CP/S к RP-4CP/S, RP-8CP/S, RP-16CP/S

Обжимка разъема RJ45

EIA/TIA 568B

Рис.5 Распиновка разъемов RJ45

Внимание

 Используйте кабель витой пары категории не ниже 5-й;

 При использовании кабеля низкого качества расстояние

передачи может значительно уменьшиться;

 Если видеосигнал или питание не передаются, проверьте

правильность подключения и обжимки кабеля.
