4
RP-4CP/S, RP-8CP/S,
RP-16CP/S (Вид спереди)
RP-4CP/S, RP-8CP/S,
RP-16CP/S (Вид сзади)

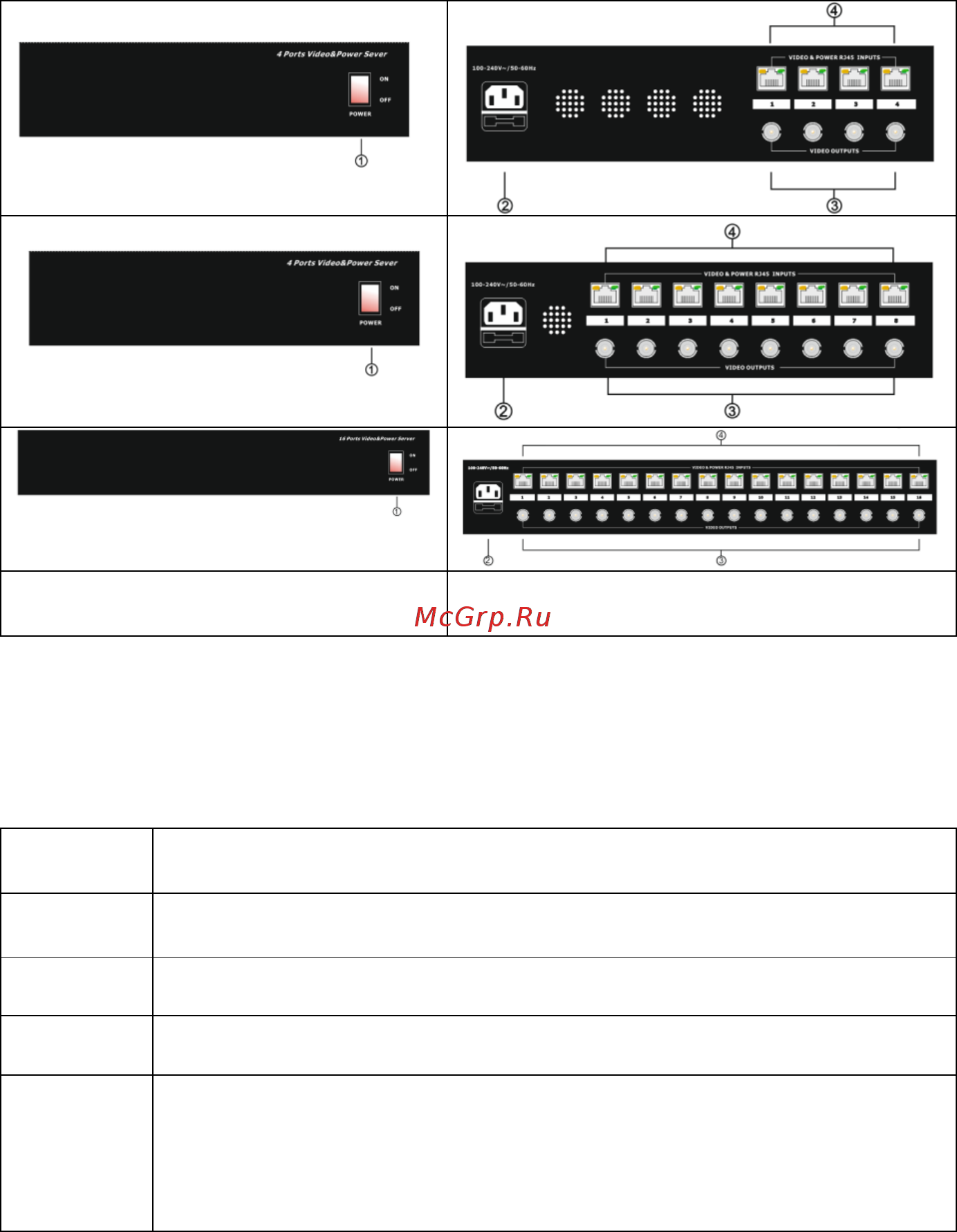

Рис. 3 Разъемы подключения RP-4CP/S, RP-8CP/S,RP-16CP/S
Таб.1 Назначение разъемов и индикаторов
Номер
(рис.3)
Назначение
1
Вкл./Выкл. устройства. Индикатор наличия питания
2
Разъем подключения сетевого кабеля
3
Разъем (BNC-F) вывода видеосигнала
4
Разъем подключения кабеля витой пары (RJ45).
Зеленый цвет индикатора (LED) – нормальная передача
питания.
Желтый цвет – срабатывание защиты от перегрузки
