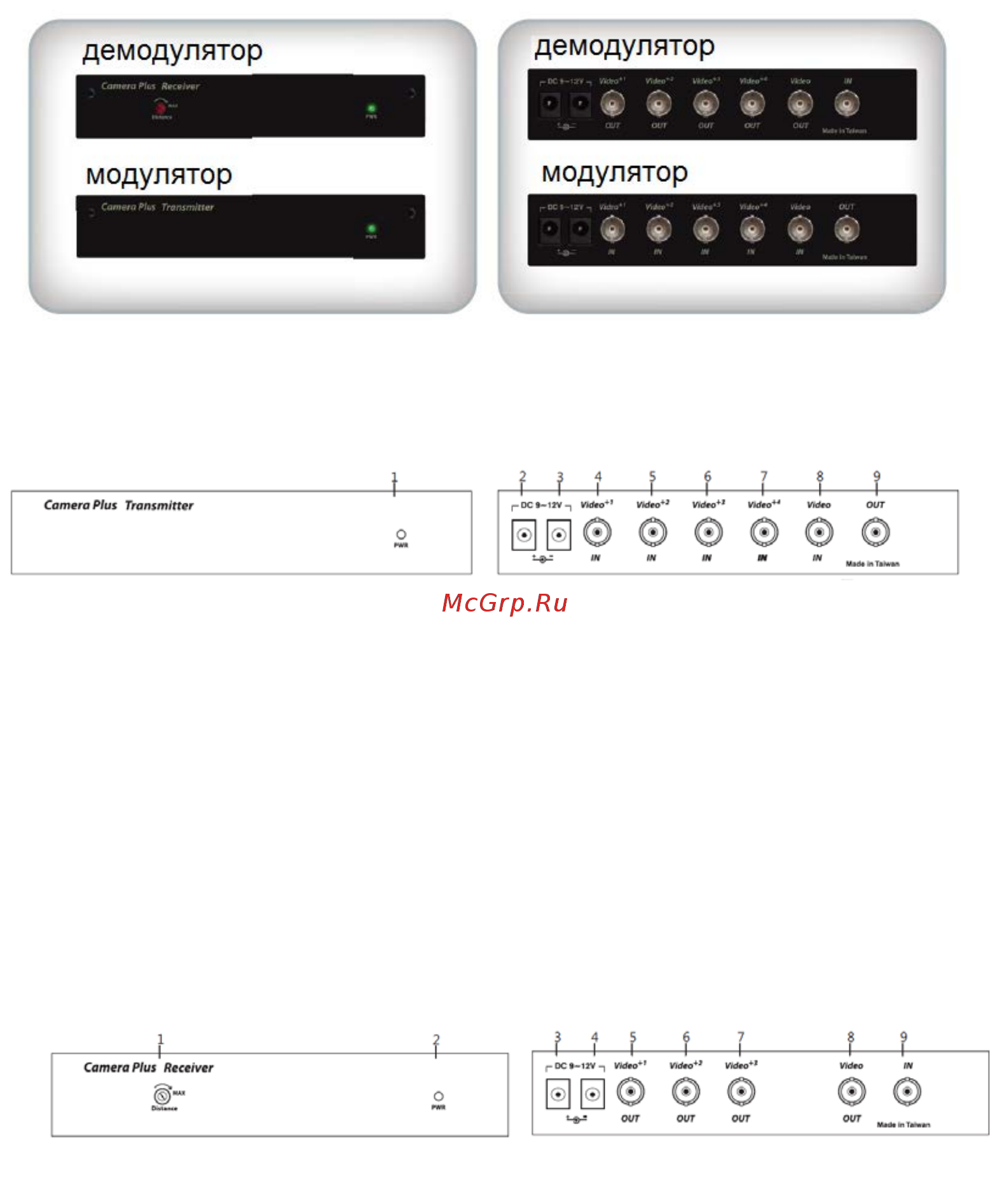

Рис. 3 Вид спереди M5 + DM5

Рис. 4 Вид сзади M5 + DM5

Разъёмы

Рис. 5 Разъёмы модулятора M5.

1. Индикатор питания (при наличие питания горит зеленым).

2. Разъём подключения блока питания DC12V.

3. Сквозной выход питания DC12V.

4. BNC-вход для первой камеры.

5. BNC-вход для второй камеры.

6. BNC-вход для третьей камеры.

7. BNC-вход для четвертой камеры.

8. BNC-вход для пятой камеры.

9. BNC-выход для передачи сигнала к демодулятору.

Рис. 6 Разъёмы демодулятора DM5.

1. Настройка расстояния передачи.

2. Индикатор питания (при наличие питания горит зеленым).
