Внешний вид

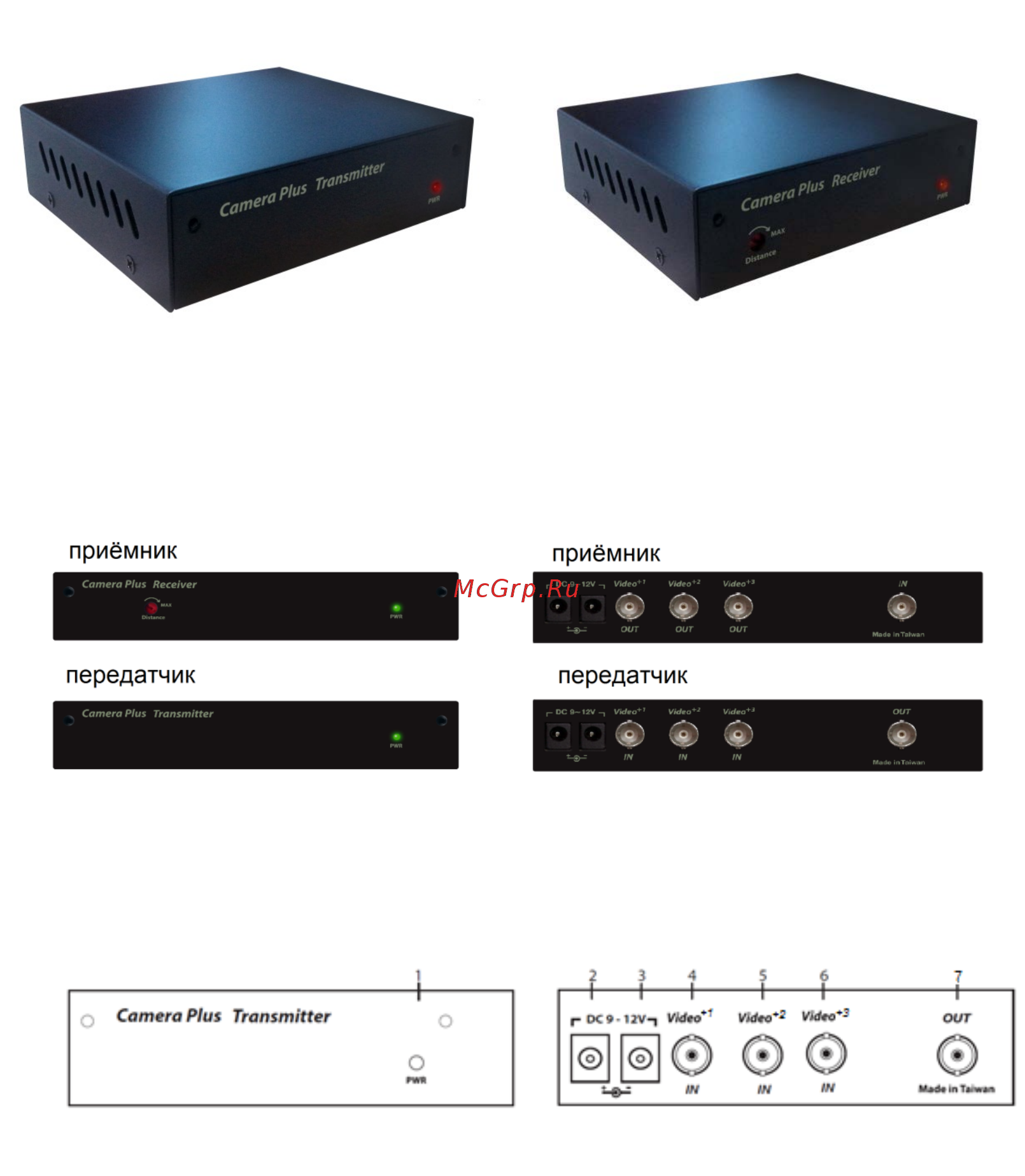

Рис. 1 Внешний вид M3E

Рис. 2 Внешний вид DM3E

Рис. 3 Вид спереди M3E + DM3E

Рис. 4 Вид сзади M3E + DM3E

Разъёмы

Рис. 5 Разъёмы передатчика M3E.

1. Индикатор питания (при наличии питания горит зеленым).

2. Разъём подключения блока питания DC12V.

3. Сквозной выход питания DC12V.
