Назначение

Трехфазные блок защиты от перенапряжения V1Net серии

SP-AC3D/220-1, SP-AC3D/220-2 и SP-AC3D/220-3 предназначены

для защиты сетей с системами заземления TT, TN и IT. Являются

эффективными и экономичными средствами защиты

(молниезащита/грозозащита) в низковольтных силовых

распределительных системах при кабельном и воздушном вводах.

Варисторные секции блоков грозозащиты этих серий

снабжаются внутренними терморасцепителями, которые

срабатывают при повреждении (перегреве) варисторов блока

защиты от перенапряжения. Индикация состояния расцепителей

высоковольтного разрядника осуществляется с помощью

сигнальной кнопки красного цвета расположенной на корпусе

устройства.

Комплект поставки*

1. Устройство грозозащиты – 1шт.

2. Паспорт – 1 шт.

3. Упаковка – 1 шт.

Внешний вид и габариты

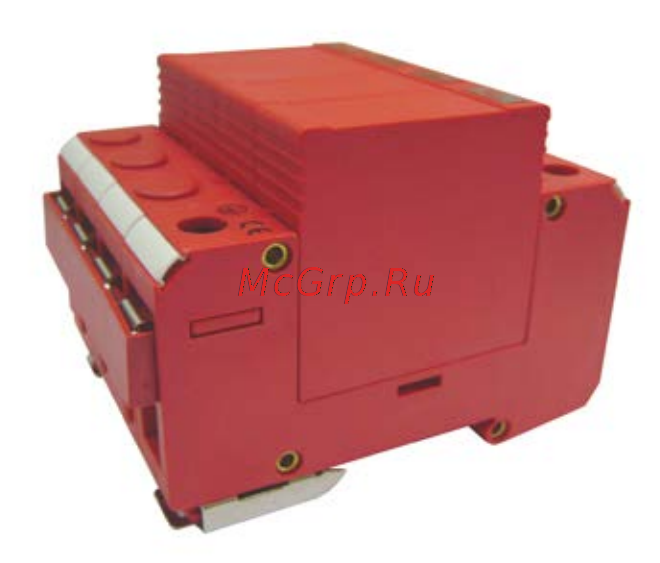

Рис.1 Внешний вид SP-AC3D/220-1, SP-AC3D/220-2, SP-AC3D/220-3
