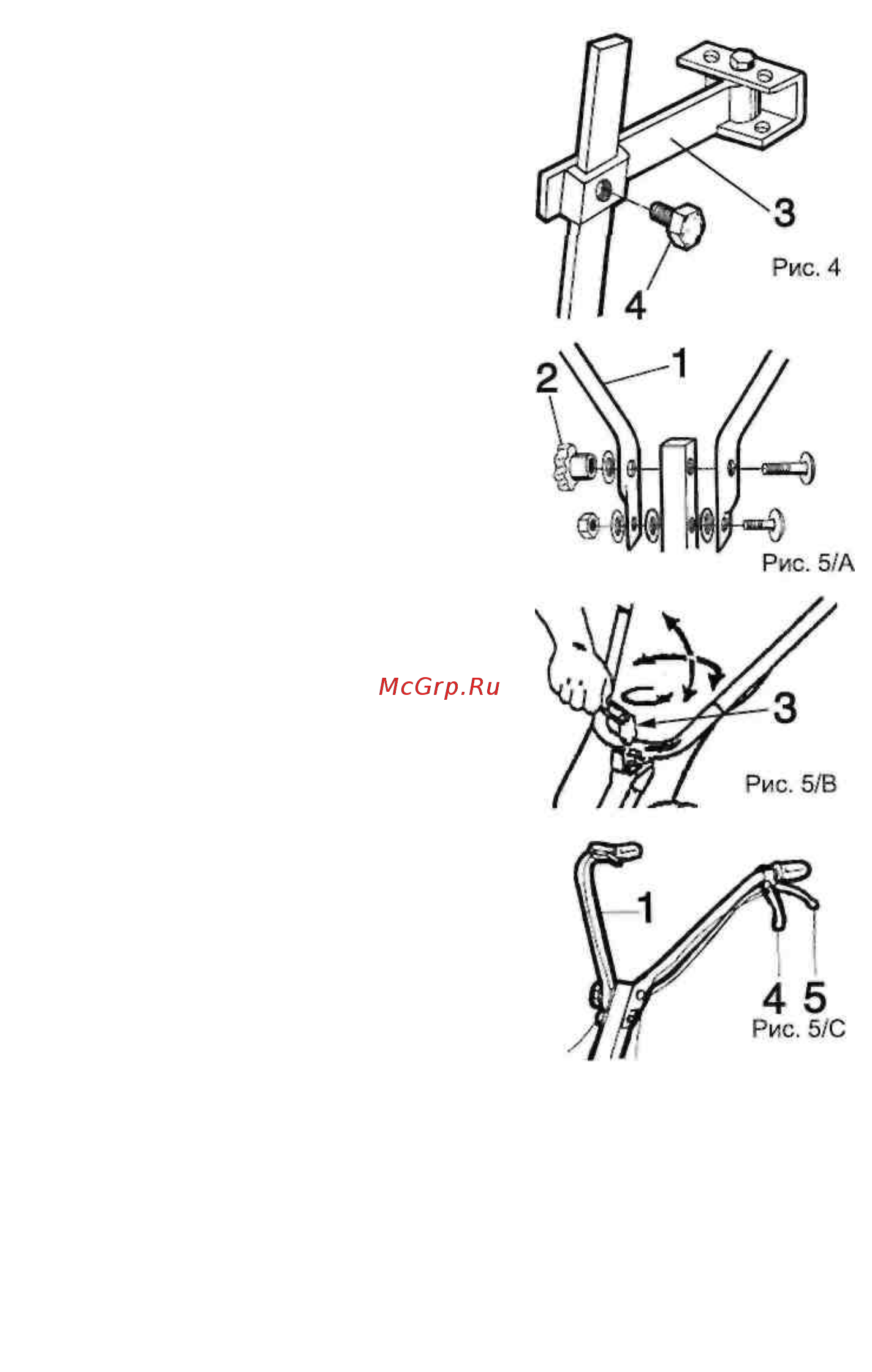

МОНТАЖ ЗАДНЕГО РУЛЯ
(Рис. 4)
- Позиционируйте руль 3 в
соответствии с центральным
отверстием и снова блокируйте
сборку с помощью винт и
самозаконтривающейся гайкой.
Руль имеет регулируемую высоту
- Выкрутите винт 4, отрегулируйте и
снова закрутите (Рис. 4)
МОНТАЖ РУЧЕК
(Рис. 5/А-5/В)
Монтируйте ручку 1
мотокультиватора с помощью
соответствующих винтов и гаек, как
указано в Рис. 5/а.
Для ручки предусматриваются три
регулировки высоты. Регулирование
обеспечивается выручением
разблокирующей сферической
кнопки 2 и позиционированием винта
в другое отверстие после того, как
вращали ручку. Затем разблокируйте
сферическую кнопку.
При запросе, фирма поставляет
ручки с регулируемой высотой и
поперечной шириной, которые могут
быть разблокированы в требуемом
положении.
Для этих моделей, операция
регулирования выполняется с
помощью рычага 3 (Рис. 5/Ь).
Во всяком случае, проверьте, чтобы
рычаг 3 был блокирован после
регулирования.
МОНТАЖ РЫЧАГОВ
(Рис. 5/С)
Управляющие кабели ускорителя
для переднего и заднего хода (если
он есть) входят в поставку, уже
соединены с шасси, и монтированы
в соответствующих рычагах.
Установите рычаги в
соответствующие гнезда,
предусмотренные на ручке.
Как переключить тягу (вперед /
назад):
- с помощью управляющего рычага
4: ход вперед
- с помощью управляющего рычага
5: ход назад (Рис. 5/с)
5
