водонагреватели 5

Подключение к водопроводу

1

G1/2”

G1/2”

2

3

4

6

5

11

9

10

8

7

12

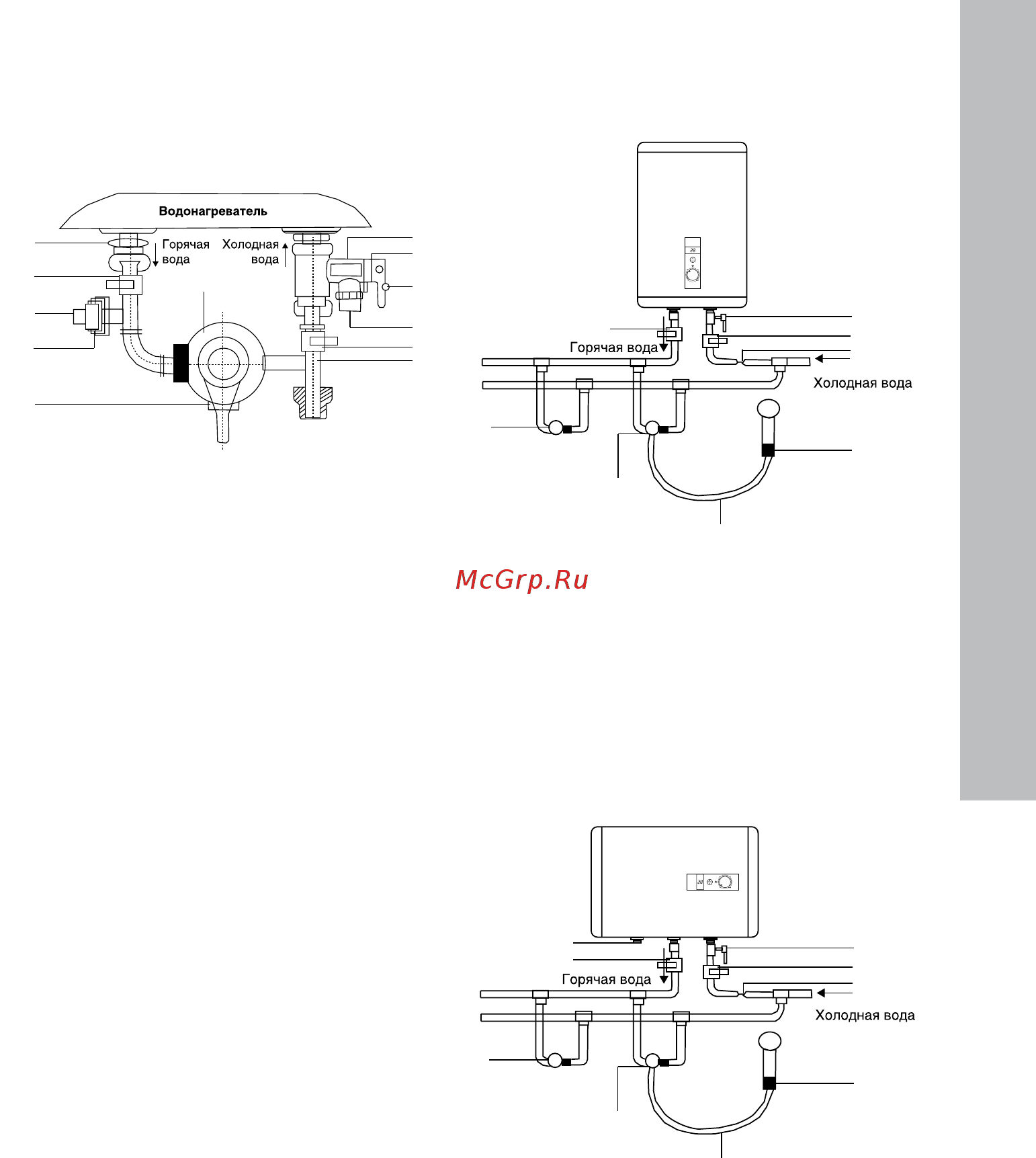

Рис. 3

1 Сливной предохранительный клапан.

2 Ручка слива.

3 Винт фиксации ручки слива.

4 Отверстие для сброса давления воды (под-

ключения дренажной трубки).

5 Кран на входе холодной воды.

6 Тройник подсоединения холодной воды в

бак и смесительный узел.

7 Подключение душа и/или смесителей.

8 Тройник горячей воды (для подключения

следующей точки водоразбора).

9 Заглушка трубы*.

10 Кран на выходе горячей воды.

11 Патрубок вывода горячей воды.

12 Смеситель/душ.

Для подключения водонагревателя к водо-

проводу применяются трубы диаметром

G1/2.

Подключение обратного предохранительно-

го клапана: клапан следует устанавливать в

месте входа холодной воды (удостоверьтесь,

что гибкая сливная трубка установлена, на

отверстие спуска давления и слива воды и

направлена вниз в специальный дренаж для

удаления воды).

Во избежание протечек при подключении

трубопровода на концы резьбовых соедине-

ний следует установить комплектные рези-

новые уплотнительные прокладки.

Если необходимо реализовать систему

водоснабжения на несколько водоразбор-

ных точек, используйте способ соединения

(см. рис. 4 и 4а).

1

3

4

5

6

7

8

2

Рис. 4

1 Предохранительный сливной клапан.

2 Кран на выходе горячей воды.

3 Кран на входе холодной воды.

4 Впускной клапан.

5 Душевая насадка.

6 Металлический шланг.

7 Смеситель.

8 Дополнительная точка водоразбора.

1

3

4

5

6

7

9

2

8

Рис. 4а

1 Предохранительный сливной клапан.

2 Кран на входе холодной воды.

3 Впускной клапан.

4 Душевая насадка.

5 Металлический шланг.

6 Смеситель.

7 Дополнительная точка водоразбора.

8 Кран на выходе горячей воды.

9 Магниевый анод.

* При отсутствии необходимости подключения водона-

гревателя к последующей точке водоразбора устанавли-

вается заглушка.
