20
PANDORA RX
.
175
подуровень. Если номер был введен неправильно (больше чем число подуровней в
данном уровне), то после серии зеленых и красных вспышек, система будет ожидать
нового ввода требуемого уровня и затем подуровня;
• на индикаторе установится текущее значение выбранного подуровня - красный
или зеленый цвет. Значение можно изменить с помощью кнопок брелока «1» или «2».
При нажатии на кнопку VALET – система запомнит значение, и перейдет на следующий
подуровень ( в этот момент можно ввести любой другой номер подуровня кнопкой VAL-
ET). Номер нового подуровня сообщается так же - зелеными вспышками индикатора.
Если все подуровни закончились, то индикатор укажет на это зелеными и красными
вспышками, система будет ожидать ввода нового уровня;
• для выхода из режима программирования и записи настроек достаточно включить
зажигание на любом из вышеперечисленных этапов.
ПРИМЕЧАНИЕ: Каждое нажатие кнопки VALET сопровождается оранжевой вспышкой
индикатора состояния. Пауза между нажатиями не должна превышать 1 сек.
ПРОГРАММИРОВАНИЕ СИСТЕМЫ С ПОМОЩЬЮ КОМПЬЮТЕРА
Система позволяет программировать все настройки по радиоканалу при помощи

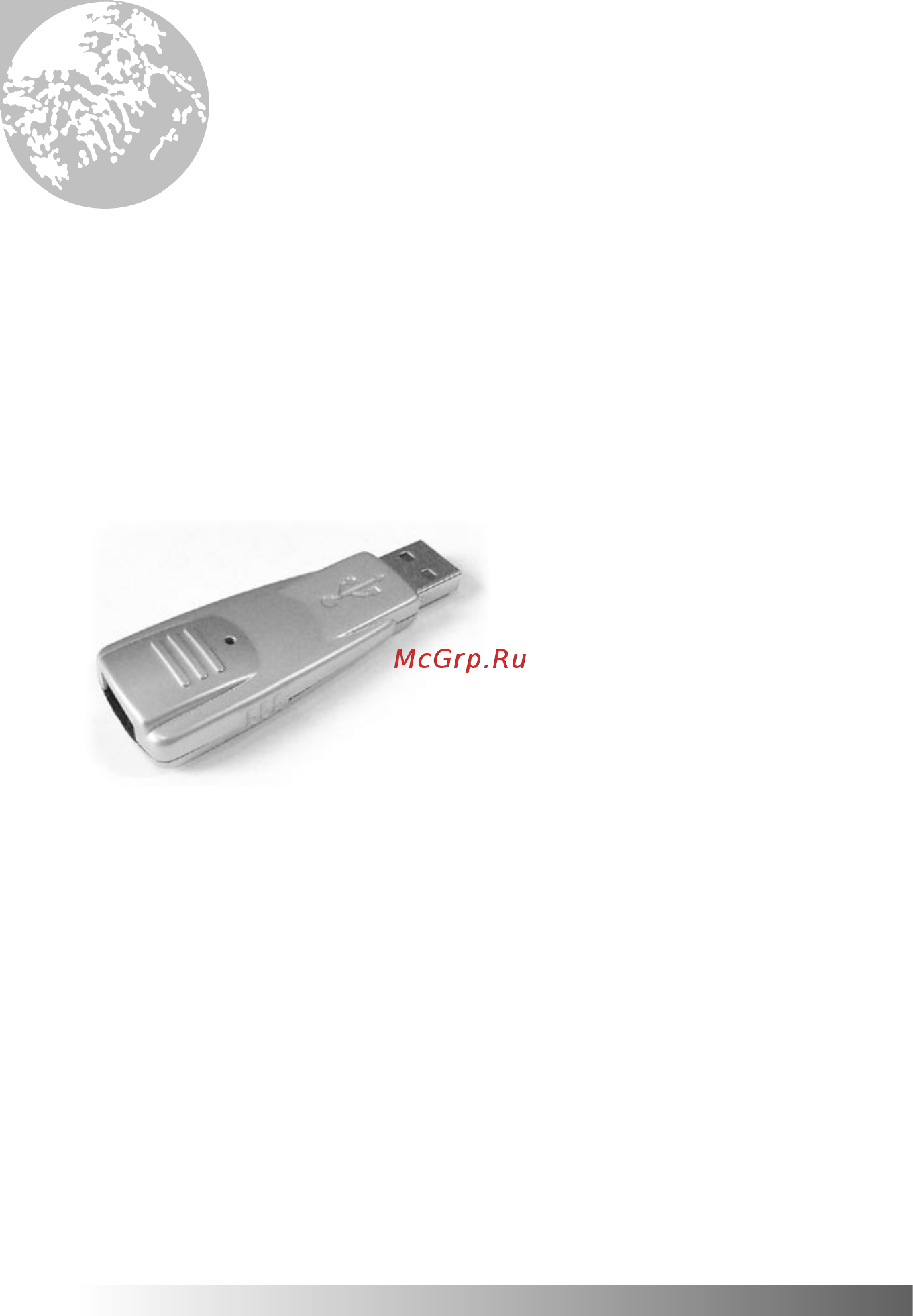

компьютера. Для осуществления данной операции необходим модуль программирования
по радиоканалу RMP-01. Модуль вместе с управляющей программой поставляется
отдельно.
Подготовка включает следующие этапы:
• подключить модуль в свободное USB
гнездо компьютера;
• система обнаружит устройство и
предложит установить драйвер;
• установить программное обеспечение,
прилагаемое в комплекте;
• перезагрузить компьютер;
• расположите компьютер на расстоянии
не далее 5м от автомобиля с установленной
системой.
Системные требования для работы с модулем RMP-01:
• операционная система WINDOWS 98/ME/2000/XP;
• процессор не ниже P-I;
• оперативной памятью не менее 128 Mb;
• место на жестком диске не менее 50 Mb;
Для программирования настроек необходимо:
• установить охранную систему в автомобиль и подключить ее к питанию;
• снять систему с охраны (если она была на охране);
• выключить зажигание (если оно было включено);
• Запустить на компьютере программу, прилагаемую в комплекте к модулю RMP-01
и произвести в ней настройку требуемых параметров;
• ввести первую цифру секретного кода кнопкой VALET. Система подтвердит ввод
красной вспышкой индикатора.
• ввести вторую цифру секретного кода кнопкой VALET. Система подтвердит ввод
красной вспышкой индикатора.
• ввести третью цифру секретного кода кнопкой VALET. Система подтвердит
правильный ввод кода красными и зелеными вспышками индикатора. Если ввод был
неправильный, на это укажет долгая красная вспышка индикатора. Новый ввод можно
будет осуществить только через 5 сек.
• Нажать кнопку «2» на брелоке, индикатор состояния включится оранжевым цветом.
Система готова к приему настроек через радиоканал от компьютера, в таком состоянии
система будет находиться, не более 20 сек;
