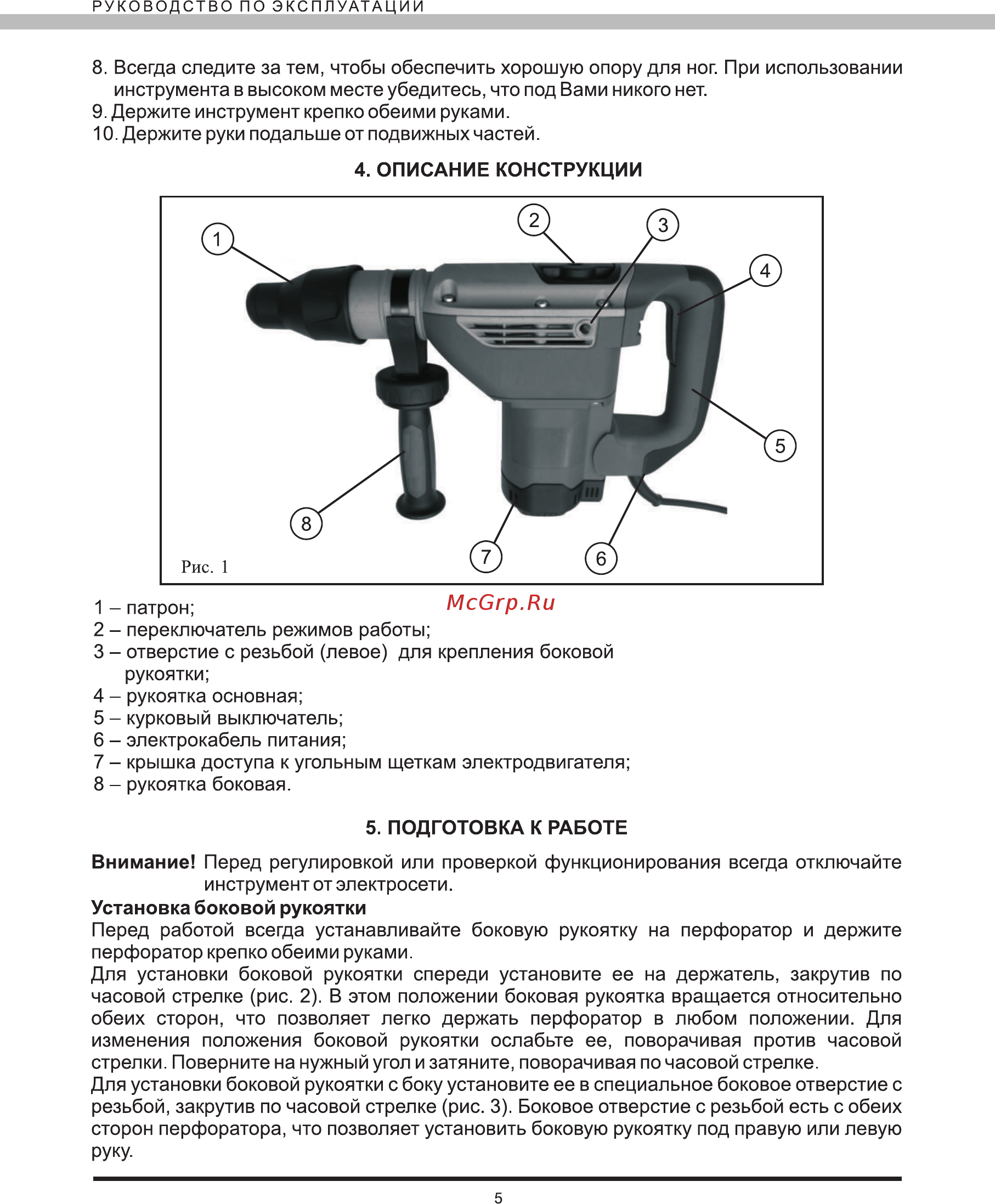

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 8 Всегда следите за тем чтобы обеспечить хорошую опору для ног При использовании инструмента в высоком месте убедитесь что под Вами никого нет 9 Держите инструмент крепко обеими руками 10 Держите руки подальше от подвижных частей 4 ОПИСАНИЕ КОНСТРУКЦИИ 1 патрон 2 переключатель режимов работы 3 отверстие с резьбой левое для крепления боковой рукоятки 4 рукоятка основная 5 курковый выключатель 6 электрокабель питания 7 крышка доступа к угольным щеткам электродвигателя 8 рукоятка боковая 5 ПОДГОТОВКА К РАБОТЕ Внимание Перед регулировкой или проверкой функционирования всегда отключайте инструмент от электросети Установка боковой рукоятки Перед работой всегда устанавливайте боковую рукоятку на перфоратор и держите перфоратор крепко обеими руками Для установки боковой рукоятки спереди установите ее на держатель закрутив по часовой стрелке рис 2 В этом положении боковая рукоятка вращается относительно обеих сторон что позволяет легко держать перфоратор в любом положении Для изменения положения боковой рукоятки ослабьте ее поворачивая против часовой стрелки Поверните на нужный угол и затяните поворачивая по часовой стрелке Для установки боковой рукоятки с боку установите ее в специальное боковое отверстие с резьбой закрутив по часовой стрелке рис 3 Боковое отверстие с резьбой есть с обеих сторон перфоратора что позволяет установить боковую рукоятку под правую или левую руку 5
