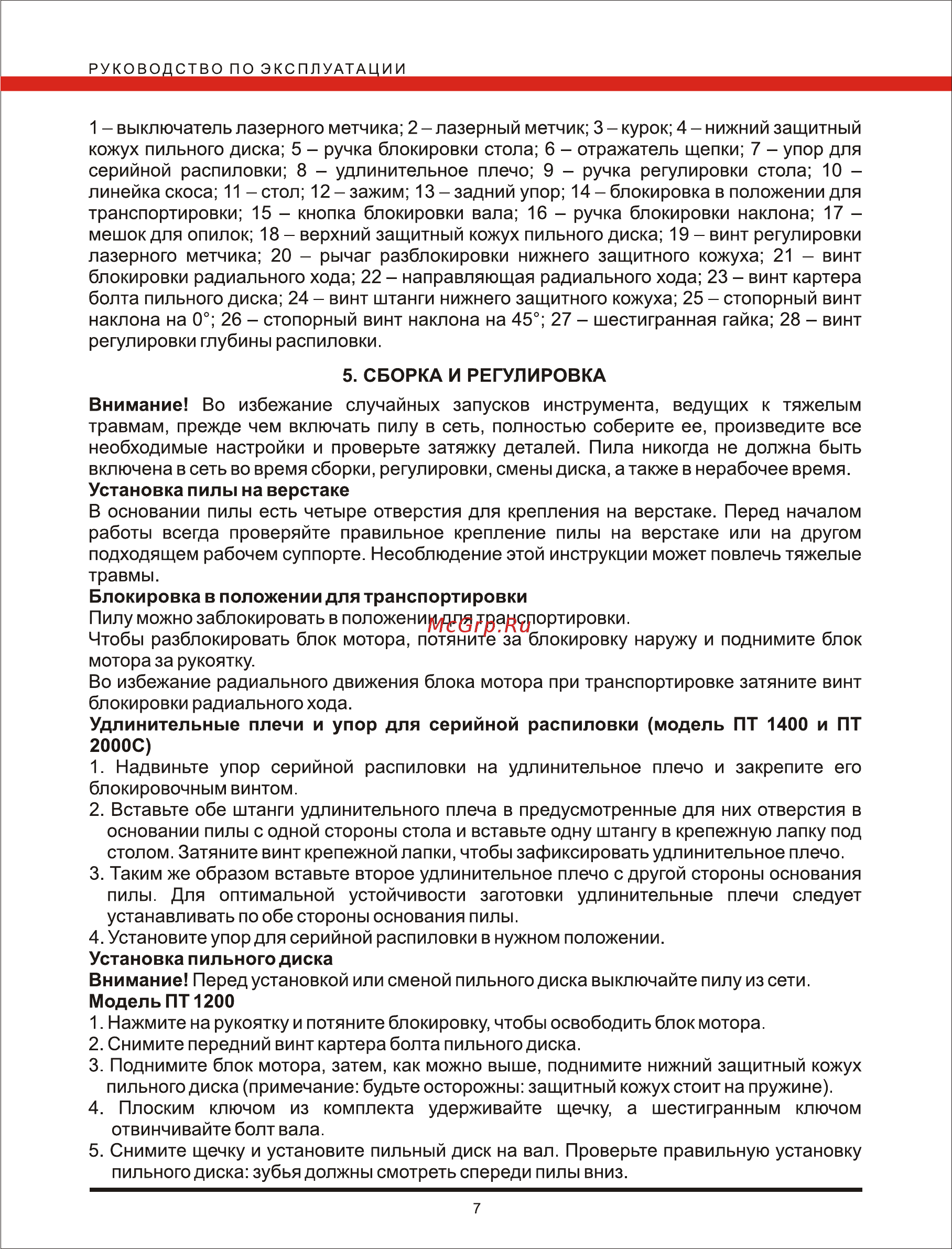

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 1 выключатель лазерного метчика 2 лазерный метчик 3 курок 4 нижний защитный кожух пильного диска 5 ручка блокировки стола 6 отражатель щепки 7 упор для серийной распиловки 8 удлинительное плечо 9 ручка регулировки стола 10 линейка скоса 11 стол 12 зажим 13 задний упор 14 блокировка в положении для транспортировки 15 кнопка блокировки вала 16 ручка блокировки наклона 17 мешок для опилок 18 верхний защитный кожух пильного диска 19 винт регулировки лазерного метчика 20 рычаг разблокировки нижнего защитного кожуха 21 винт блокировки радиального хода 22 направляющая радиального хода 23 винт картера болта пильного диска 24 винт штанги нижнего защитного кожуха 25 стопорный винт наклона на 0 26 стопорный винт наклона на 45 27 шестигранная гайка 28 винт регулировки глубины распиловки 5 СБОРКА И РЕГУЛИРОВКА Внимание Во избежание случайных запусков инструмента ведущих к тяжелым травмам прежде чем включать пилу в сеть полностью соберите ее произведите все необходимые настройки и проверьте затяжку деталей Пила никогда не должна быть включена в сеть во время сборки регулировки смены диска а также в нерабочее время Установка пилы на верстаке В основании пилы есть четыре отверстия для крепления на верстаке Перед началом работы всегда проверяйте правильное крепление пилы на верстаке или на другом подходящем рабочем суппорте Несоблюдение этой инструкции может повлечь тяжелые травмы Блокировка в положении для транспортировки Пилу можно заблокировать в положении для транспортировки Чтобы разблокировать блок мотора потяните за блокировку наружу и поднимите блок мотора за рукоятку Во избежание радиального движения блока мотора при транспортировке затяните винт блокировки радиального хода Удлинительные плечи и упор для серийной распиловки модель ПТ 1400 и ПТ 2000С 1 Надвиньте упор серийной распиловки на удлинительное плечо и закрепите его блокировочным винтом 2 Вставьте обе штанги удлинительного плеча в предусмотренные для них отверстия в основании пилы с одной стороны стола и вставьте одну штангу в крепежную лапку под столом Затяните винт крепежной лапки чтобы зафиксировать удлинительное плечо 3 Таким же образом вставьте второе удлинительное плечо с другой стороны основания пилы Для оптимальной устойчивости заготовки удлинительные плечи следует устанавливать по обе стороны основания пилы 4 Установите упор для серийной распиловки в нужном положении Установка пильного диска Внимание Перед установкой или сменой пильного диска выключайте пилу из сети Модель ПТ 1200 1 Нажмите на рукоятку и потяните блокировку чтобы освободить блок мотора 2 Снимите передний винт картера болта пильного диска 3 Поднимите блок мотора затем как можно выше поднимите нижний защитный кожух пильного диска примечание будьте осторожны защитный кожух стоит на пружине 4 Плоским ключом из комплекта удерживайте щечку а шестигранным ключом отвинчивайте болт вала 5 Снимите щечку и установите пильный диск на вал Проверьте правильную установку пильного диска зубья должны смотреть спереди пилы вниз 7
