Инструкция по эксплуатации Страница: 8

Elitech пт 1400 Инструкция по эксплуатации онлайн [8/11] 192022

Содержание

Для полной безопасности перед началом работы внимательно прочтите правила техники безопасности приведенные в настоящем руководстве и строго 3
Общие сведения 3
Правила техники безопасности 3
Соблюдайте их включайте пилу в заземленную розетку 230 в с предохранителем не менее чем на 10 а не оставляйте электрический инструмент под дождем или в сырых местах перед работой проверьте состояние инструмента не пользуйтесь пильными дисками из быстрорежущей стали пользуйтесь только теми пильными дисками характеристики которых соответствуют рекомендациям изготовителя в настоящем руководстве проверяйте свободный ход и правильную работу мобильных деталей защитного кожуха пользуйтесь только целыми и заточенными пильными дисками и рекомендованными аксессуарами не пользуйтесь электрическим инструментом в мокрых и сырых местах следите за хорошим освещением на рабочем месте не работайте вблизи легко воспламеняемых жидкостей и газа прежде чем запускать пилу крепко зафиксируйте заготовку никогда не держите заготовку руками 3
Технические характеристики 3
Торцовочная пила еытесн далее пила предназначена для стационарной точной распиловки дерева и производных от дерева материалов любой длины и любой формы пила предназначена для работы от однофазной сети переменного тока напряжением 220 в 10 частотой 50 г ц пила рассчитана под определенный размер пильного диска используйте тот пильный диск который подходит по размеру для вашей модели пилы 3

Похожие устройства

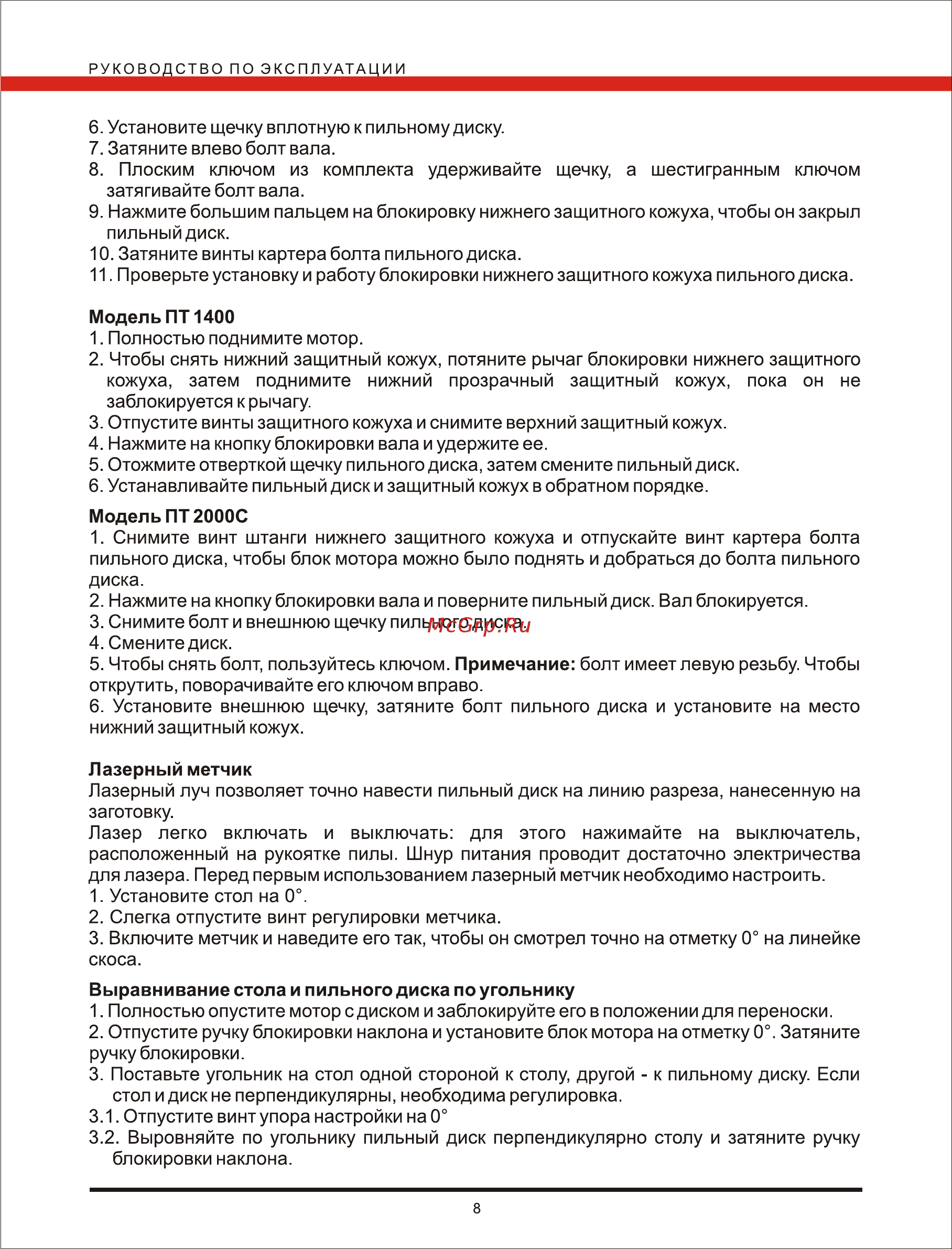

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 6 Установите щечку вплотную к пильному диску 7 Затяните влево болт вала 8 Плоским ключом из комплекта удерживайте щечку а шестигранным ключом затягивайте болт вала 9 Нажмите большим пальцем на блокировку нижнего защитного кожуха чтобы он закрыл пильный диск 10 Затяните винты картера болта пильного диска 11 Проверьте установку и работу блокировки нижнего защитного кожуха пильного диска Модель ПТ 1400 1 Полностью поднимите мотор 2 Чтобы снять нижний защитный кожух потяните рычаг блокировки нижнего защитного кожуха затем поднимите нижний прозрачный защитный кожух пока он не заблокируется к рычагу 3 Отпустите винты защитного кожуха и снимите верхний защитный кожух 4 Нажмите на кнопку блокировки вала и удержите ее 5 Отожмите отверткой щечку пильного диска затем смените пильный диск 6 Устанавливайте пильный диск и защитный кожух в обратном порядке Модель ПТ 2000С 1 Снимите винт штанги нижнего защитного кожуха и отпускайте винт картера болта пильного диска чтобы блок мотора можно было поднять и добраться до болта пильного диска 2 Нажмите на кнопку блокировки вала и поверните пильный диск Вал блокируется 3 Снимите болт и внешнюю щечку пильного диска 4 Смените диск 5 Чтобы снять болт пользуйтесь ключом Примечание болт имеет левую резьбу Чтобы открутить поворачивайте его ключом вправо 6 Установите внешнюю щечку затяните болт пильного диска и установите на место нижний защитный кожух Лазерный метчик Лазерный луч позволяет точно навести пильный диск на линию разреза нанесенную на заготовку Лазер легко включать и выключать для этого нажимайте на выключатель расположенный на рукоятке пилы Шнур питания проводит достаточно электричества для лазера Перед первым использованием лазерный метчик необходимо настроить 1 Установите стол на 0 2 Слегка отпустите винт регулировки метчика 3 Включите метчик и наведите его так чтобы он смотрел точно на отметку 0 на линейке скоса Выравнивание стола и пильного диска по угольнику 1 Полностью опустите мотор с диском и заблокируйте его в положении для переноски 2 Отпустите ручку блокировки наклона и установите блок мотора на отметку 0 Затяните ручку блокировки 3 Поставьте угольник на стол одной стороной к столу другой к пильному диску Если стол и диск не перпендикулярны необходима регулировка 3 1 Отпустите винт упора настройки на 0 3 2 Выровняйте по угольнику пильный диск перпендикулярно столу и затяните ручку блокировки наклона 8
