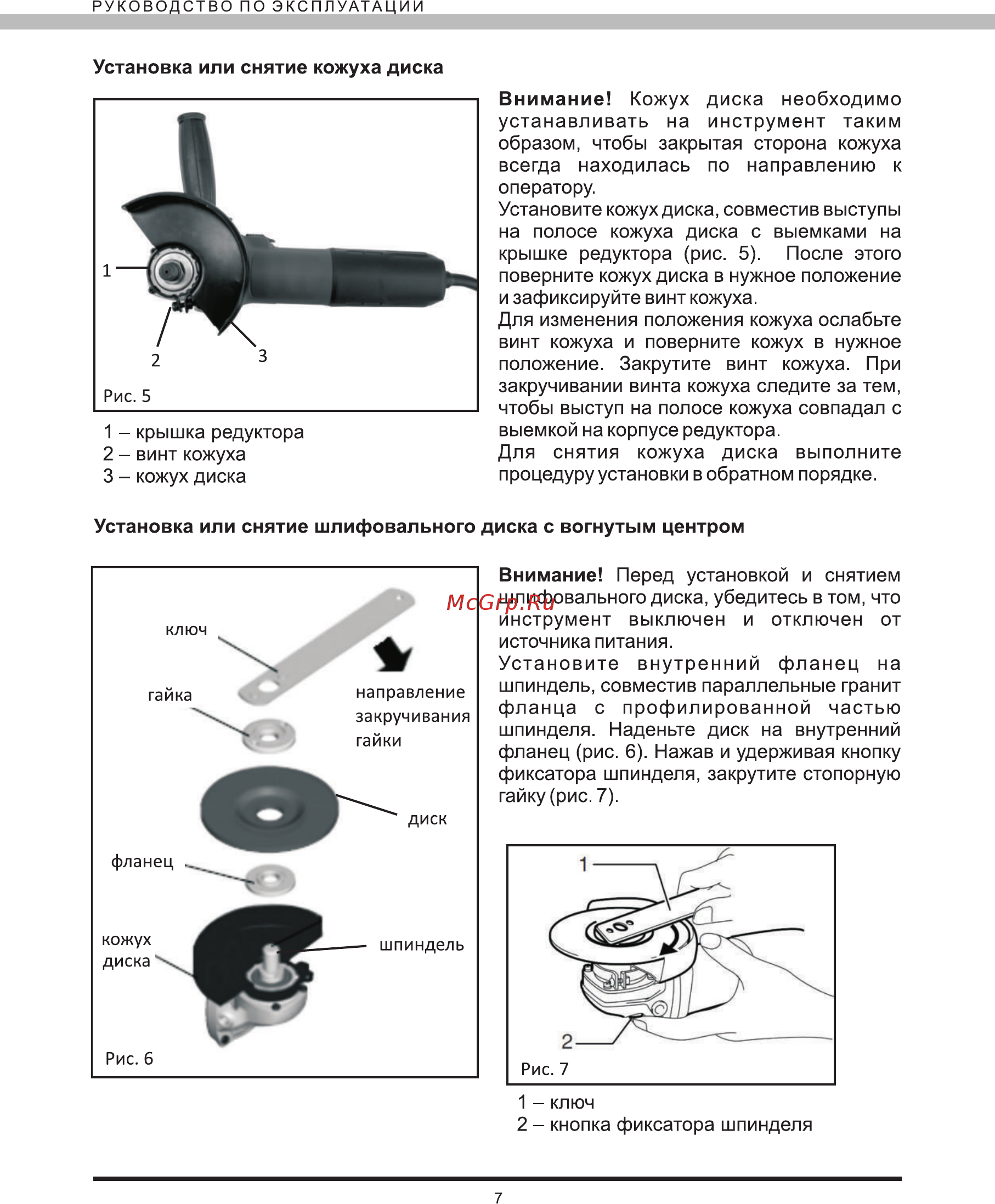

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Установка или снятие кожуха диска 1 крышка редуктора 2 винт кожуха 3 кожух диска Внимание Кожух диска необходимо устанавливать на инструмент таким образом чтобы закрытая сторона кожуха всегда находилась по направлению к оператору Установите кожух диска совместив выступы на полосе кожуха диска с выемками на крышке редуктора рис 5 После этого поверните кожух диска в нужное положение и зафиксируйте винт кожуха Для изменения положения кожуха ослабьте винт кожуха и поверните кожух в нужное положение Закрутите винт кожуха При закручивании винта кожуха следите за тем чтобы выступ на полосе кожуха совпадал с выемкой на корпусе редуктора Для снятия кожуха диска выполните процедуру установки в обратном порядке Установка или снятие шлифовального диска с вогнутым центром Внимание Перед установкой и снятием шлифовального диска убедитесь в том что инструмент выключен и отключен от источника питания Установите внутренний фланец на шпиндель совместив параллельные гранит фланца с профилированной частью шпинделя Наденьте диск на внутренний фланец рис 6 Нажав и удерживая кнопку фиксатора шпинделя закрутите стопорную гайку рис 7 1 ключ 2 кнопка фиксатора шпинделя 7
