T 15+3 Li, T 18+3 Li

* Dane o prędkości obrotowej przy całkowicie naładowanym akumulatorze.

** Na dolnych stopniach momentu obrotowego maksymalna prędkość obrotowa jest zredukowana.



Pozostałe dane techniczne, dotyczące ładowarki i akumulatora, są podane na stronie 6.

5 Elementy urządzenia

Podane rysunki znajdują się w załączniku instrukcji

obsługi.

6Rozruch

6.1 Uchwyt do nawijania kabla na ładowarce[3-

Przed uruchomieniem kabel należy całkowi-

cie odwinąć z wycięcia.

6.2 Wymiana akumulatora [2]



Akumulator jest w momencie dostawy gotowy

do natychmiastowego użytku i można go w każ-

dej chwili naładować.



Stosując akumulatory NiMH lub NiCd pozostały

otwór można zamknąć osłoną

[2-1]

Wskaźnik pojemności

[1-10]

wskazuje automatycz-

nie w przypadku naciśnięcia włącznika

[1-3]

stan

naładowania akumulatora:

(oprócz akumulatorów NiCd i NiMH)

6.3 Ładowanie akumulatora[3A]

Dioda LED

[3-1]

ładowarki wskazuje aktualny stan

pracy ładowarki.

Średnica wiercenia maks. Drewno 35 mm 45 mm

Metal 13 mm 13 mm

Uchwyt narzędziowy we wrzecionie wiertarki 1/4 ’’ 1/4 ’’

Ciężar bez akumulatora z Centrotec 1,0 kg 1,0 kg

Akumulatorowa wiertarko-wkrętarka T 15+3 Li T 18+3 Li

[1-1]

Przyciski do zwalniania akumulatora

[1-2]

Magazynek końcówek wkrętakowych (bit)

[1-3]

Włącznik/wyłącznik

[1-4]

Przełącznik obrotów w prawo/w lewo

[1-5]

Lampka diodowa

[1-6]

Przełącznik biegu

[1-7]

Symbol Wiercenie

[1-8]

Symbol Wkręcanie/wykręcanie

[1-9]

Przełącznik Wkręcanie/wykręcanie/

Wiercenie

[1-10]

Wskażnik pojemności

[1-11]

Zatrzask paskowy

[1-12]

Pokrętło do ustawiania momentu obroto-

wego

[1-13]

Zaizolowane powierzchnie chwytania

(obszar zaznaczony na szaro)

[2-1]

Osłona akumulatorowa

[3-1]

Wskaźnik diodowy

[3-2]

Uchwyt do nawijania kabla

[3B]

Mocowanie ładowarki do ściany

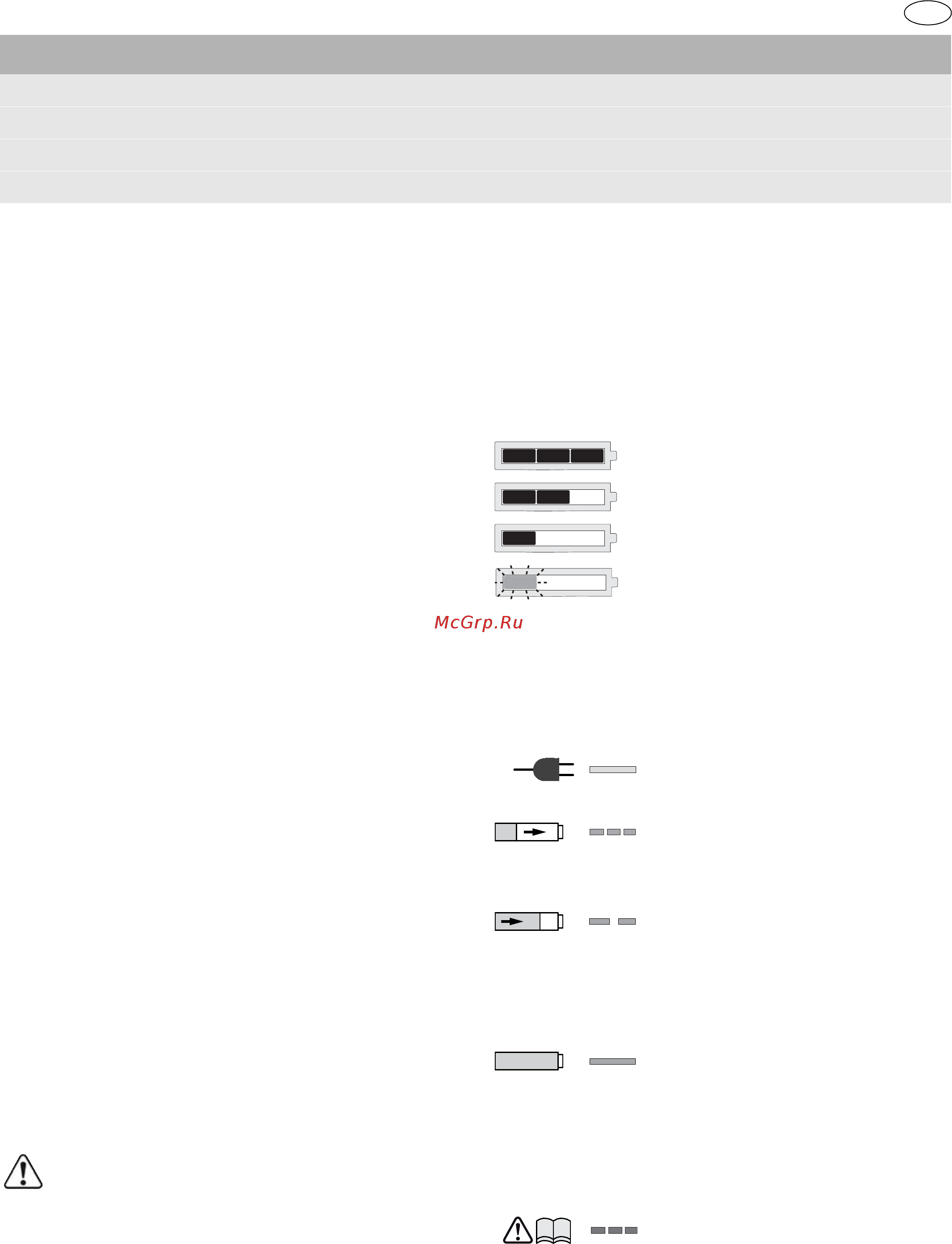

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Zalecenie:

naładować akumula-

tor przed dalszym użytkowaniem.

Żółta dioda – światło ciągłe

Ładowarka jest gotowa do pracy.

Zielona dioda – szybkie miganie

Akumulator ładowany jest z mak-

symalnym natężeniem prądu.

Zielona dioda – wolne miganie

Akumulator ładowany jest ze

zmniejszonym natężeniem prądu,

akumulator LiIon naładowany jest

w 90 %.

Zielona dioda – światło ciągłe

Proces ładowania został zakoń-

czony lub też nie zostanie ponow-

nie uruchomiony, ponieważ

aktualny stał naładowania wynosi

ponad 90 %.

Czerwona dioda – miganie

Ogólne wskazanie zakłócenia,

np.: brak pełnego styku, zwarcie,

uszkodzenie akumulatora, itp.
