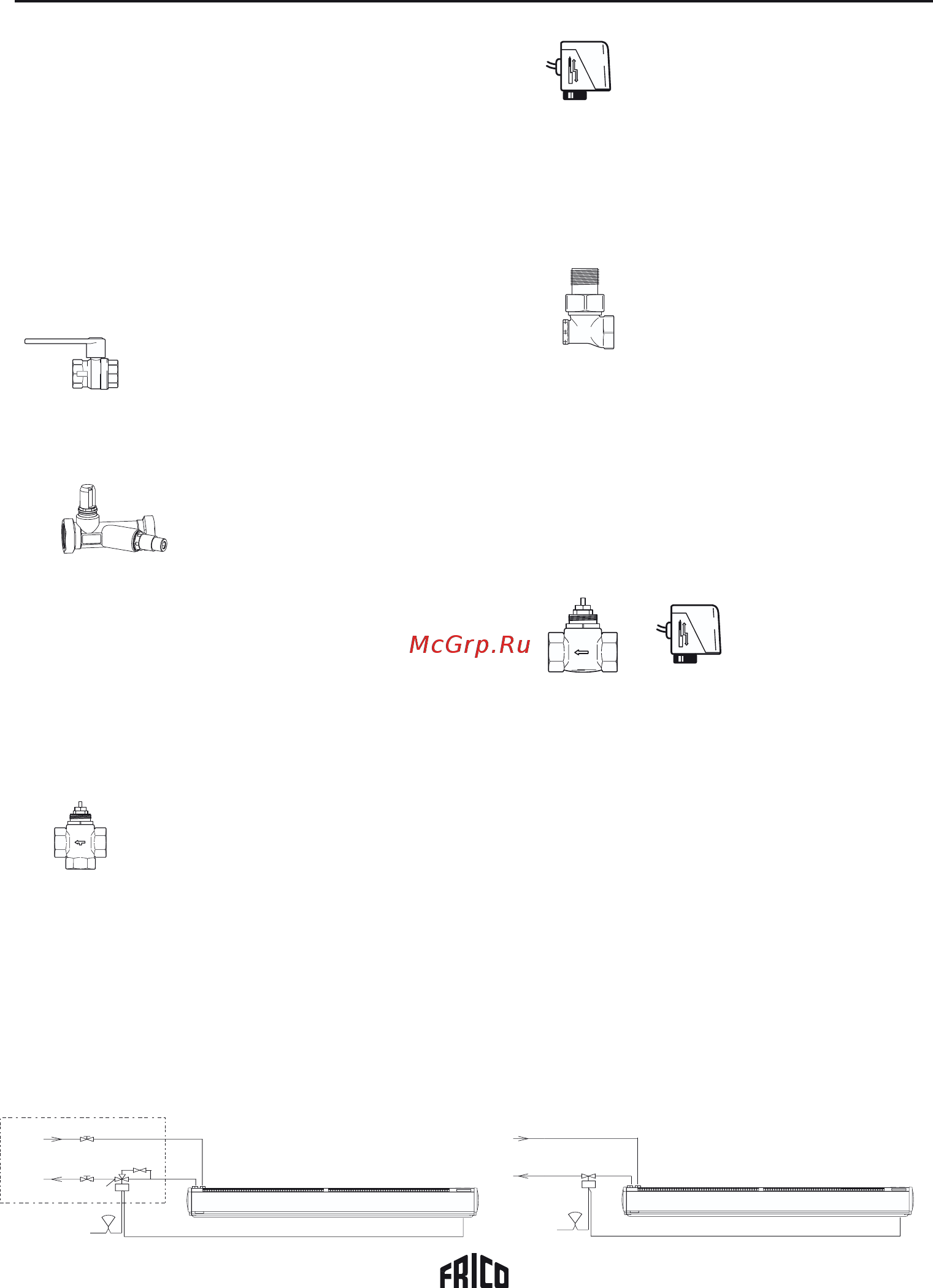

Thermozone AD 200 W

- TVV20/25, venttiili + SD20, venttiilimoottori

Ohjausventtiilin ja venttiilimoottorin ansiosta voidaan

kojeen lämmöntuottoa ohjata termostaatin avulla.

VR20:n putkikoko on DN20(

”) ja VR25:n DN25(1”)

Lämmönsäätö

VR20/25, venttiilipaketti

Venttiilipakettia käytetään kojeen lämmityksen

ohjaukseen ja huollon aikaiseen veden kierron katka-

isuun. Lämmitystä ohjataan termostaatin ja moottori-

venttiilin avulla on/off. Pakettiin kuuluu myös ohitusvent-

tiili, joka pitää yllä lämmityspiirin peruskiertoa, jotta

piiri ei jäähdy ja jotta laite pystyy nopeasti vastaamaan

lämmityspyyntiin. VR20 on tarkoitettu putkikoolle DN20

(3/4”) ja VR25 putkikoolle DN25 (1”).

Venttiilipaketit sisältävät seuraavat komponentit

- AV20/25, sulkuventtiili

Pallosulkuventtiili vedenkierron katkaisuun

- JFV20/25, linjasäätöventtiili

Venttiili vedenvirtaaman säätöön ja huollon aikaiseen

katkaisemiseen.

Kv-arvo: JVF20 3,5

JV25 7,0

Säätökäyrä JVF20/25:lle, katso erillinen käyrästö.

- BPV10, ohitusventtiili

Pitää yllä peruskiertoa patteripiirissä silloinkin kun

säätöventtiili TRV on kiinni, jotta piiri ei jäähdy ja koje

pystyy vastaamaan mahdollisimman nopeasti lämmitys-

tarpeeseen.

Asennettaessa venttiili kierretään täysin kiinni ja avataan

sitten noin yhden kierroksen verran. Mikäli laite on

pitkällä lämmönjakokeskuksesta voidaan venttiiliä avata

tarvittaessa enemmän.

- SD20, venttiilimoottori on/off, 230V

Käytetään TRV säätöventtiilin on/off ohjaukseen. Toimii

huonetermostaatin ohjaamana. Viiveaika auki ja kiinni

asennon välillä estää paineiskut putkistossa. Kotelointi-

luokka IP40.

- TRV20/25, 3-tie säätöventtiili

Paineluokka PN 16, maksimipaine 2000 kPa (20 bar)

Maksimi painehäviö: TRV20 100 kPa (1,0 bar)

TRV25 62 kPa (0,62 bar)

TRV20 TRV25

Kv-arvo: 3,5 5,5

230V ~

AV20/25

JVF20/25

TRV20/25

BPV10

SD20

T10/KRT

TVV20/25

SD20

T10/KRT

VR20/25
