4. Плазменная резка

4.1 ПОДКЛЮЧЕНИЕ ПЛАЗМЕННОГО РЕЗАКА И КАБЕЛЯ МАССЫ

УКАЗАНИЕ!

Используйте только оригинальные плазменные резаки для корректной работы

системы!

Поз. Символ Описание

Плазменный резак

2 Кабель массы

3 Центральный разъём

Розетка, сварочный ток «+»

Подключение кабеля массы

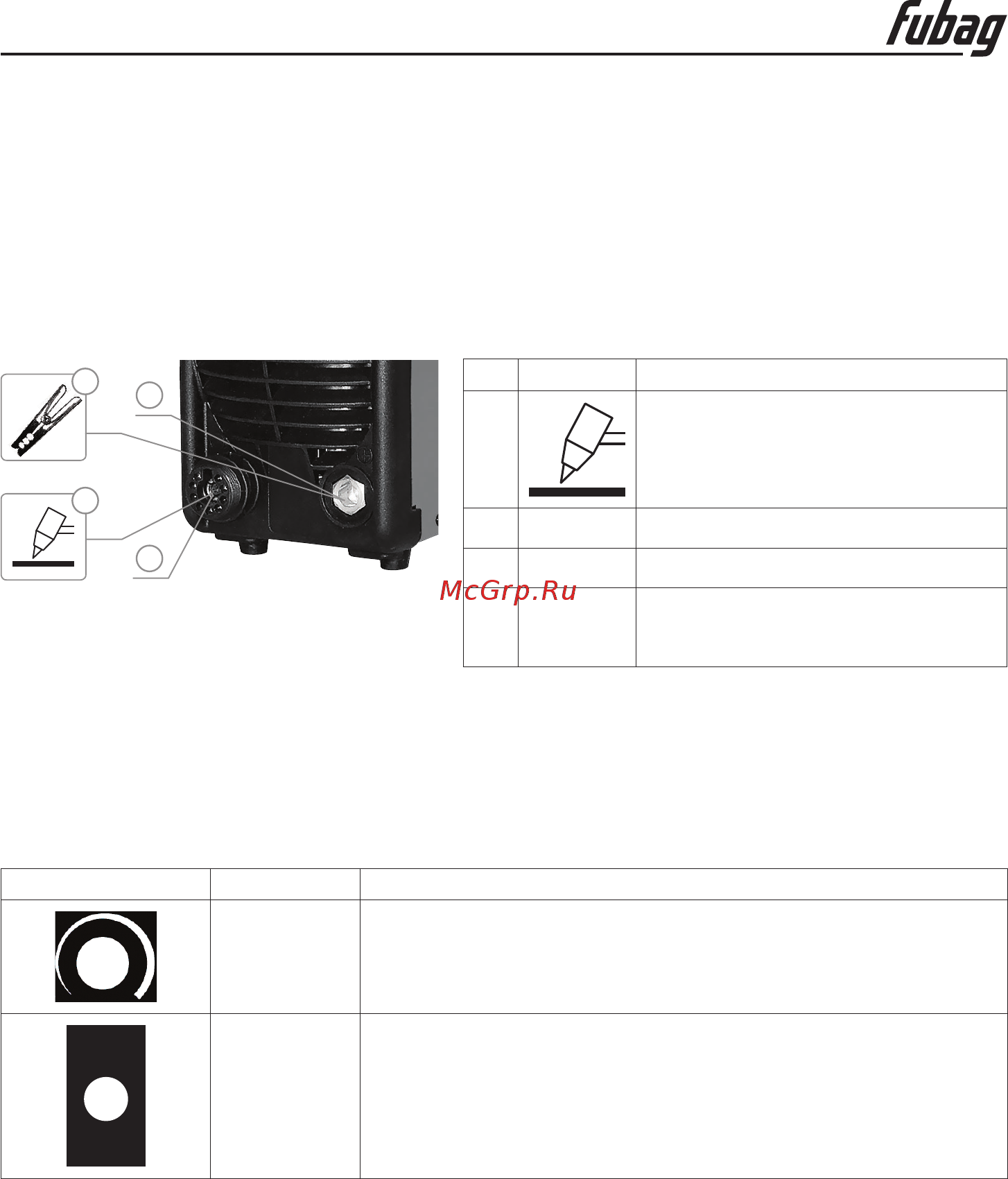

Рис. 4.1

• Плазменный резак подсоединить к центральному разъёму и зафиксировать накидной

гайкой.

• Вставить штекер кабеля массы в розетку, сварочный ток «+», и зафиксировать.

4.2 НАСТРОЙКА ТОКА РЕЗКИ

Орган управления Действие Результат

Вращать

Ручка настройки тока

Вращение – настройка тока

Диапазон настройки 20-40 А

RUN

SET

Нажать

Кнопка выбора режима Резка/Настройка параметров

Установите в режим SET для проверки расхода и давления

воздуха

Установите в режим RUN для начала работы

5. Воздушно-плазменная резка

5.1 ПОДКЛЮЧЕНИЕ ВОЗДУХА

• Присоедините шланг компрессора к регулятору воздуха, расположенному на задней

стенке аппарата.

• Отрегулируйте давление воздуха с помощью ручки регулятора 1. Рабочее давление

должно составлять 3,5-6,0 бар.

Используйте только очищенный и осушенный сжатый воздух!
