3. Описание блока автоматики

Блок автоматики Startmaster BS 500 представляет собой автоматическую систему

управления электростанцией для организации резервного энергоснабжения потребителей

электрической энергии при отключении основного источника питания. Блок автоматики

предназначен для совместной работы с электростанциями Fubag, имеющими опцию

автоматической работы и вынесенный на переднюю панель разъем для подключения блока.

Электростанции не имеющие такую опцию не могут быть использованы для совместной

работы с блоком автоматики.

Конструктивно блок автоматики выполнен в металлическом корпусе с возможным

креплением на стену. Соединение с электростанцией происходит с помощью специального

кабеля управления (в комплекте) и силового провода. Подключение силового выхода

электростанции, силового ввода электрической сети и резервируемых потребителей

электрической энергии происходит при помощи винтовых клемм расположенных внутри

блока.

На передней панели блока вынесены органы управления и индикации режимов работы.

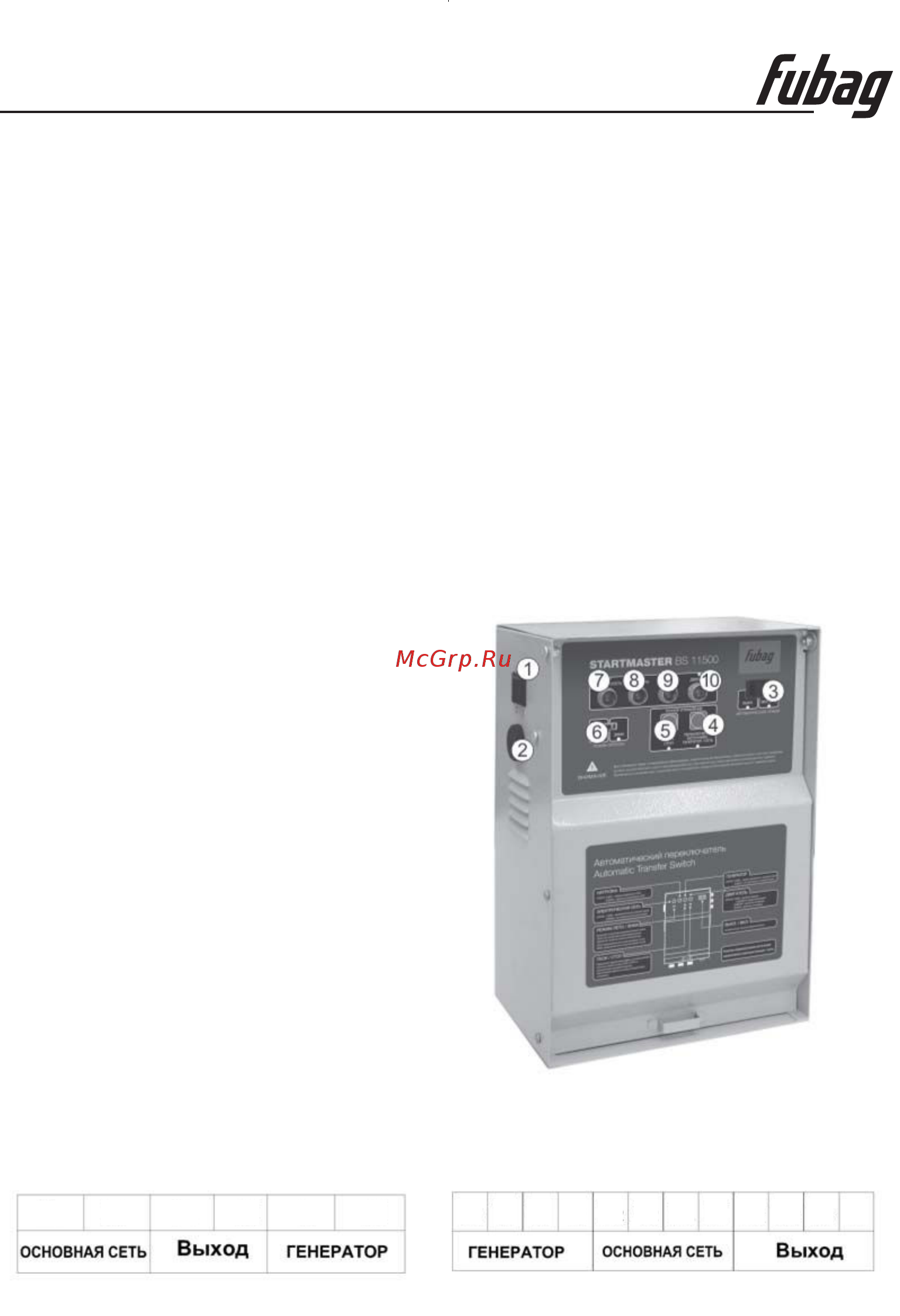

Описание и назначение органов управления и индикации представлены на рисунке.

11 (D)

Выключатель питания

2 Предупреждающий звуковой сигнал

3 Переключатель режима работы

(ручной/автоматический)

4 Кнопка ручного переключения

источника питания нагрузки

(сеть/электростанция)

5 Кнопка ручного запуска двигателя

электростанции

6 Переключатель режима прогрева

двигателя (зима/лето)

7 Лампа индикации наличия напряжения

основной электрической сети

8 Лампа индикации подключения

питания нагрузки

9 Лампа индикации наличия напряжения

на выходе станции

10 Лампа индикации работы двигателя

электростанции.

Startmaster BS 00115 Startmaster BS 00115 D
