Инструкция по эксплуатации

--3

3. Подготовка к работе

ВНИМАНИЕ! При подсоединенной подаче воздуха пистолет срабатывает при нажатии на

спусковой крючок. Проявляйте крайнюю осторожность при обращении с инструментом.

Строго выполняйте все предупреждающие инструкции и указания.

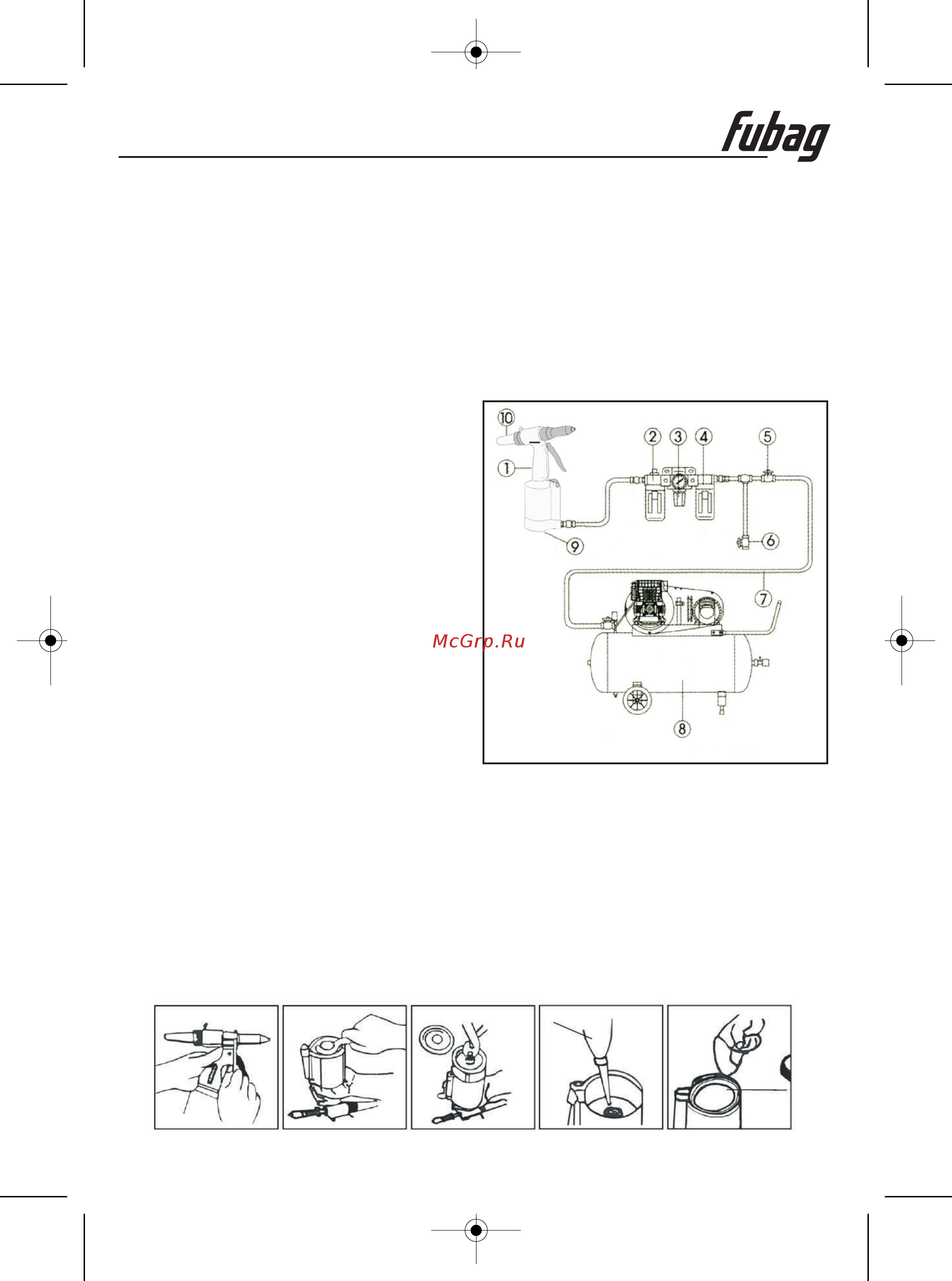

Система подвода сжатого воздуха к инструменту представлена на рисунке.

Перед первым пуском необходимо через штуцер подвода сжатого воздуха залить 2-3 капли

машинного масла спецификации по SAE#10 или аналогичного Продуть подводящий

воздушный шланг

1. Пневмоинструмент

2. Маслораспылитель (лубрикатор)

3. Регулятор давления

4. Фильтр отделения влаги

5. Запорный кран

6. Клапан сброса давления

7. Трубопровод сжатого воздуха

8. Компрессор

9. Гидравлический цилиндр

10. Колпачок для сбора стержней

Перед каждым использованием пневмоинструмента необходимо убедиться, что в

гидравлическом цилиндре (9) находится достаточное количество масла и при необходимости

добавить его:

а)Отсоединитеинструментотподачивоздуха.

б) Переверните инструмент и снимите крышку цилиндра.

в) Извлеките воздушный поршень из цилиндра.

г) Полностью наполните цилиндр маслом и аккуратно удалите излишки масла с обода крышки

при помощи ветоши.

д) Установите поршень на место, немного смажьте внутренние стенки цилиндра маслом и

закройте крышку цилиндра.

Используйте только специальное масло для гидравлики.

Уровень масла

ВНИМАНИЕ!

вг

МАСЛО
