Инструкция по эксплуатации

- 7 -

INMIG 315 T

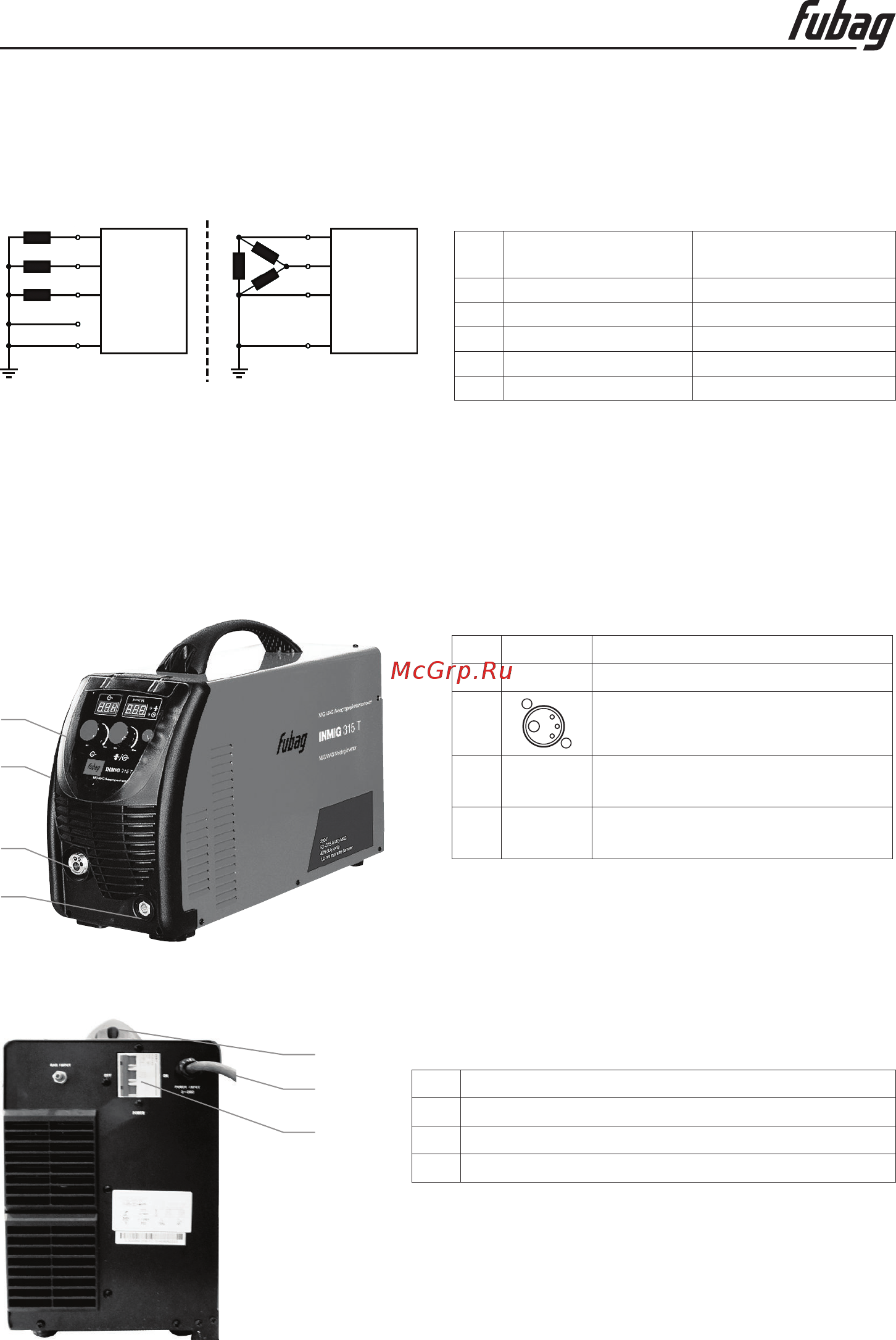

Аппарат можно подключать либо:

• к трехфазной 4-проводной системе с заземленным нулевым проводом, либо

• к трехфазной 3-проводной системе с заземлением в любой точке, например,

сзаземленным внешним проводом, и эксплуатировать с этими системами.

Экспликация

Поз. Обозначения Распознавательная

раскраска

L1 Внешний привод 1 Коричневый

L2 Внешний привод 2 Черный

L3 Внешний привод 3 Серый

N Нулевой привод Синий

PE Защитный провод Желто-зеленый

Рис. 2.2

Рабочее напряжение - сетевое напряжение!

Во избежание повреждения аппарата рабочее напряжение, указанное в таблич-

ке с номинальными данными, должно совпадать с сетевым напряжением!

• Сведения о сетевой защите содержатся в разделе «Технические характеристики».

3. Описание аппарата

3.1 ВИД СПЕРЕДИ

Поз. Символ Описание

1 Панель управления

Разъём подключения сва-

рочной горелки Euro

―

Розетка, сварочный ток «-»

Подключение кабеля массы

Отсек сварочной проволоки

механизма подачи

Рис. 3.1

3.2 ВИД СЗАДИ

Поз. Описание

1 Сетевой выключатель

2 Питающий кабель

3 Ручка для переноски

Рис. 3.2
