Инструкция по эксплуатации

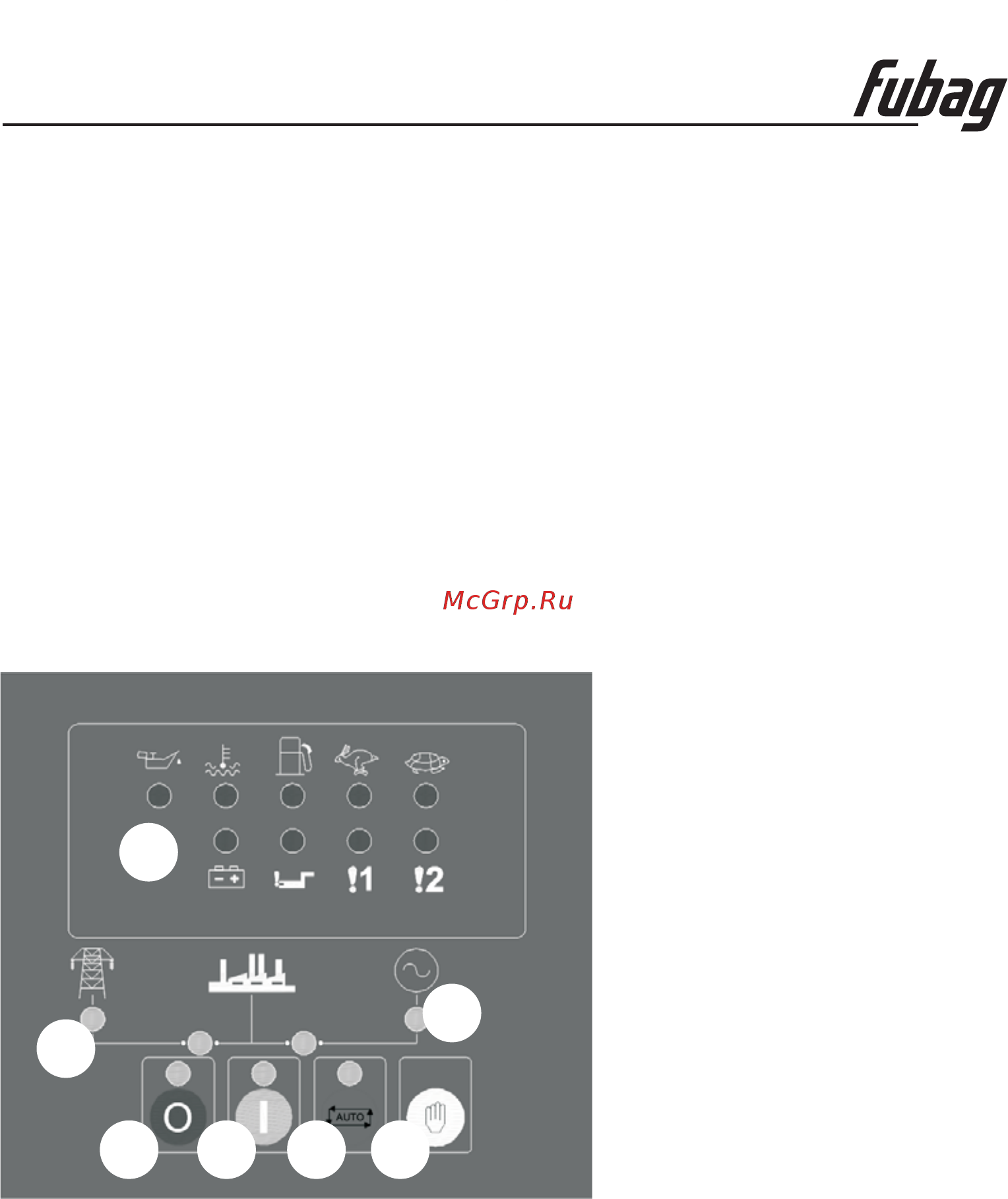

Управление блоком автоматики происходит с помощью специального контроллера,

установленного на передней панели блока автоматики.

- 6 -

8.1. Описание

Контроллер обеспечивает запуск и остановку электростанции, измерение параметров,

подачу аварийных сигналов и защиту. Контроллер может отображать подробную

информацию о работе электростанции и аварийных ситуациях на дисплее.

1. Индикаторы отображения

неисправностей и параметров

2. Индикатор состояния

общественной сети

электропитания

- Красный - аномальное

состояние сети

- Зеленый - нормальное

состояние сети

4. Кнопка СТОП /

УМЕНЬШЕНИЕ ПАРАМЕТРА с

индикатором автоматического

переключения на резервный

источник питания

5. Кнопка РУЧНОГО ПУСКА /

УВЕЛИЧЕНИЕ ПАРАМЕТРА

7. Кнопка РУЧНОГО

УПРАВЛЕНИЯ / СОХРАНЕНИЕ

ПАРАМЕТРОВ

Индикатор состояния

электростанции

- Красный - аномальное

состояние

- Зеленый - нормальное

состояние

Кнопка АВТОМАТИЧЕСКОГО

УПРАВЛЕНИЯ / “ПЛЮС” с

индикатором автоматического

режима

8. Блок управления
