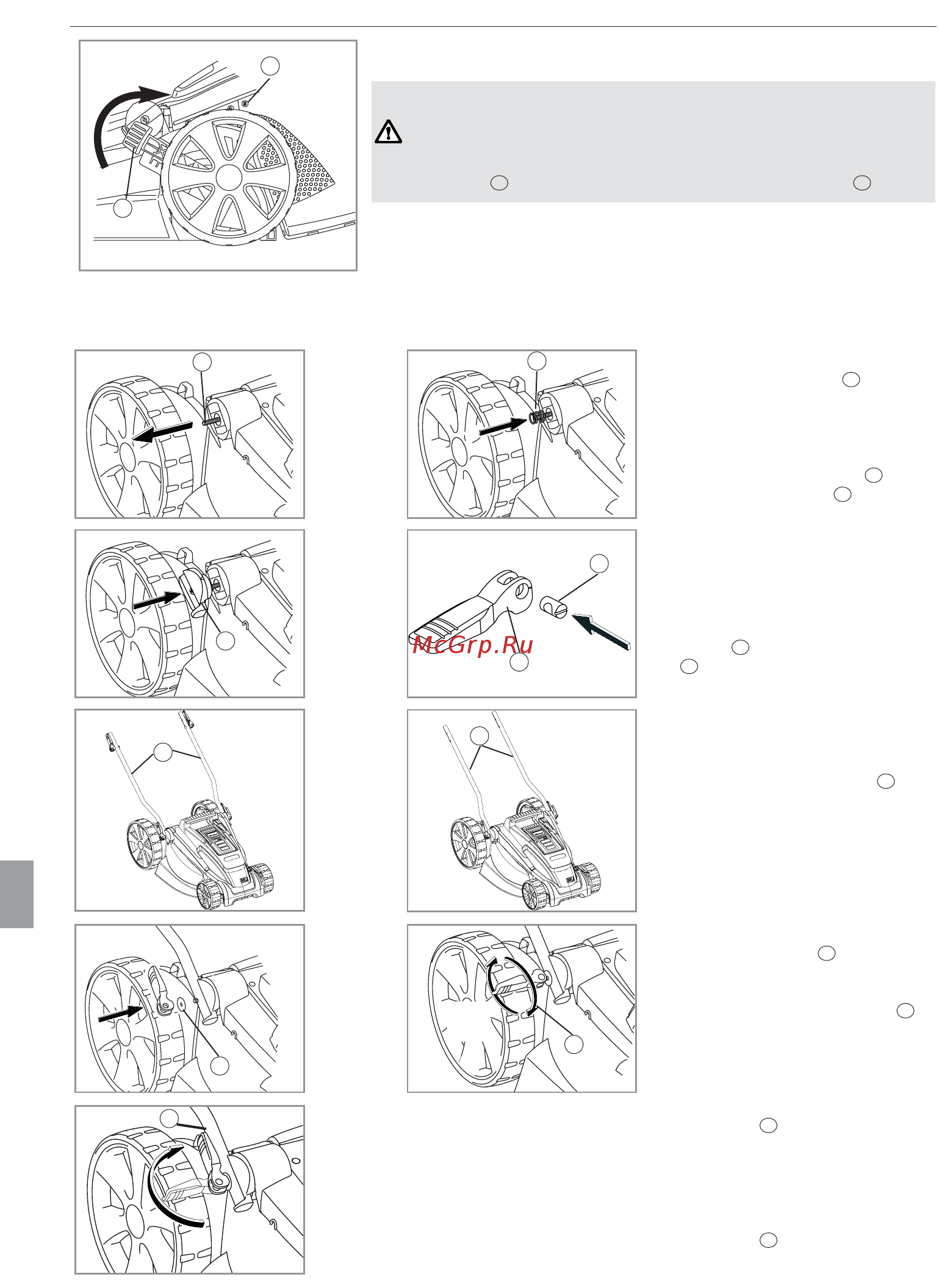

3. Сборка
1. Вытягивайте болт нижней
секции рукоятки пока он не
зафиксируется в нужном
положении.
2. Установите пружину и
поворотный блок на болт.
Повторите те же действия на
другой стороне
.
3. Вставьте цилиндрическую
гайку в кулачковый зажим
.
4. Убедившись, что нижняя
секция рукоятки находится в
правильном положении ,
насадите нижнюю секцию
рукоятки на болт так, чтобы
она уперлась в поворотный
блок
5. Насадите шайбу и
кулачковый зажим на болт, и
поверните кулачковый зажим
3 раза по часовой стрелке .
6. Сложите кулачковый зажим к
рукоятке . Если кулачковый
зажим не затянут: откройте
кулачковый зажим,
поверните кулачковый зажим
ещё один раз и сложите
кулачковый зажим, чтобы
рукоятка была надежно
закреплена.
3
4
5
6
7
8
9
10
11
11
RU
164
ВАЖНАЯ ИНФОРМАЦИЯ
При поставке от производителя колеса
газонокосилки находятся в поднятом положении
.
Не включайте изделие до того
, пока поднятое
положение не будет переведено в положение
5.
21
3
Подсоединение нижней секции
рукоятки к газонокосилке
4
2
5
✓
6
7
8
x3
9
10
11
1
2a
2b
3
4a
5a
5b
6
1
4b
8
✖
